¶ Anleitung zur Anmeldung im Lobas Web-Interface
Videoanleitung: 01 Lobas verstehen - Installation und Aktivierung
Standardmäßig ist das Lobas-System so konfiguriert, dass es eine IP-Adresse über DHCP bezieht.
¶ Zugang zum Web-Interface:

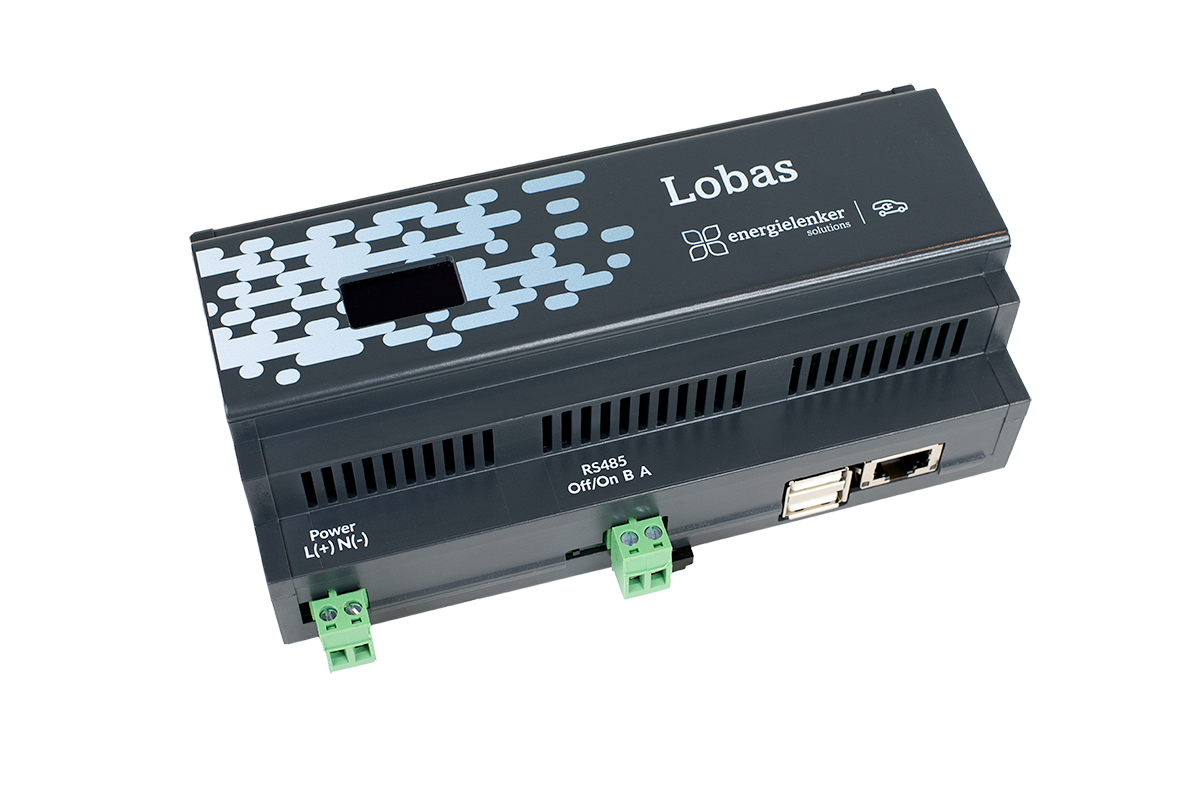

¶ Lobas mit Display:
1. Ermitteln Sie die IP-Adresse, die auf dem Display des Lobas angezeigt wird.
2. Geben Sie diese IP-Adresse in die URL-Zeile Ihres Internetbrowsers ein, um auf das Web-Interface zuzugreifen.
¶ Spannungsversorgung Lobas (Standard):
| Eingangsspannung | 230V AC, 50Hz |
| Maximale Stromaufnahme | 200 mA |

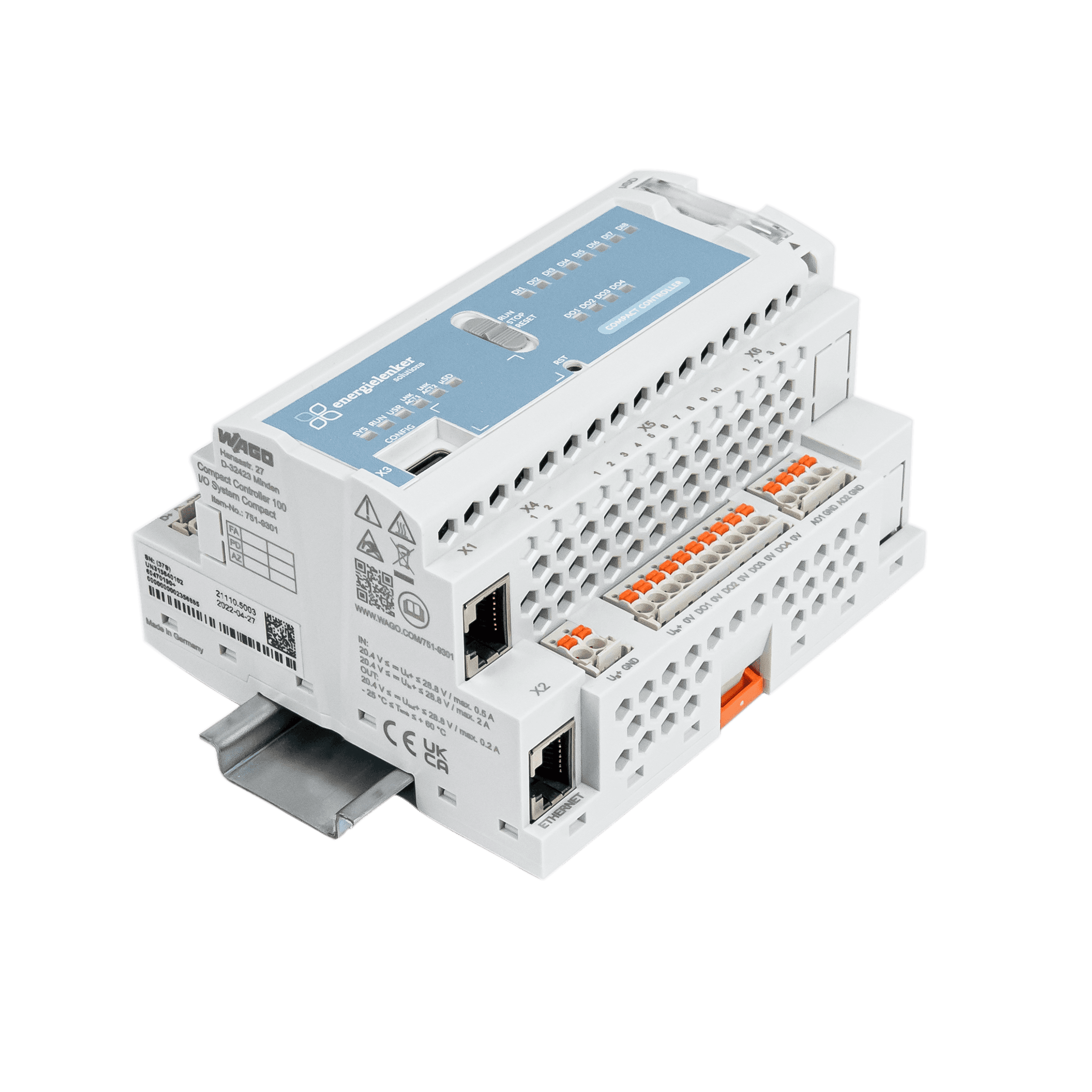

¶ Lobas auf CC100 Hardware-Plattform:
.png)
¶ Spannungsversorgung CC100:
| Eingangsspannung | 24 V DC-Spannung |
| Stromaufnahme | 200 mA |
| Maximale Stromaufnahme | 500 mA |
| Ausgangsspannung Uout | 24 V DC-Spannung |
| Maximale Stromabgabe Uout | 200 mA |

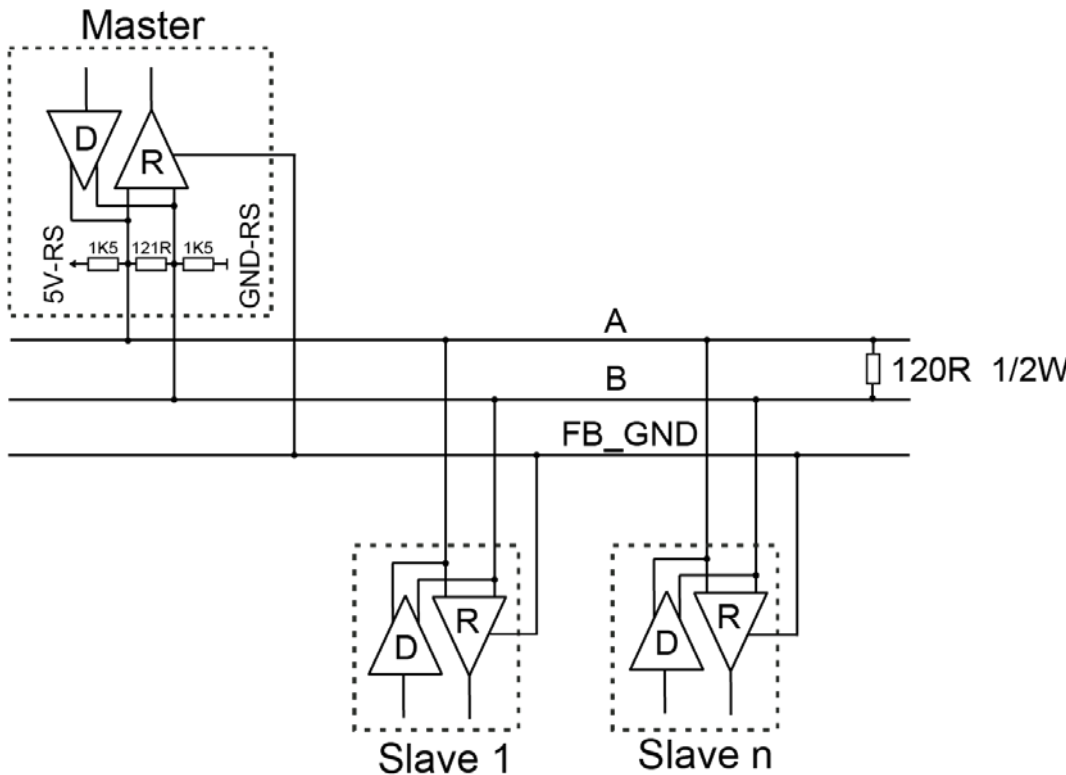

¶ Anschluss RS485:
Um Reflektionen am Leitungsende zu minimieren, muss die RS-485-Leitung am Ende mit einem Leitungsabschluss von 120 Ω terminiert werden. Die RS485- Leitung ist im Compact Controller 100 bereits mit einem Busabschlusswiderstand (120 Ω) terminiert. Es dürfen nicht mehr als 2 Anschlüsse pro Bus eingesetzt werden. Der Betrieb ohne korrekten Abschluss des RS-485-Netzes kann zu Übertragungsfehlern führen.
Hinweis: Eine CAT-Leitung ist nicht geeignet zur Verlegung des Modbus-RTU (RS485) - die Impedanz liegt bei ca. 100 Ω, statt 120 Ω.
Empfohlen wird eine Bus-Leitung mit einem Wellenwiderstand von 120 Ω, wie z.B.: Lapp UNITRONIC BUS CAN 1X2X0,5

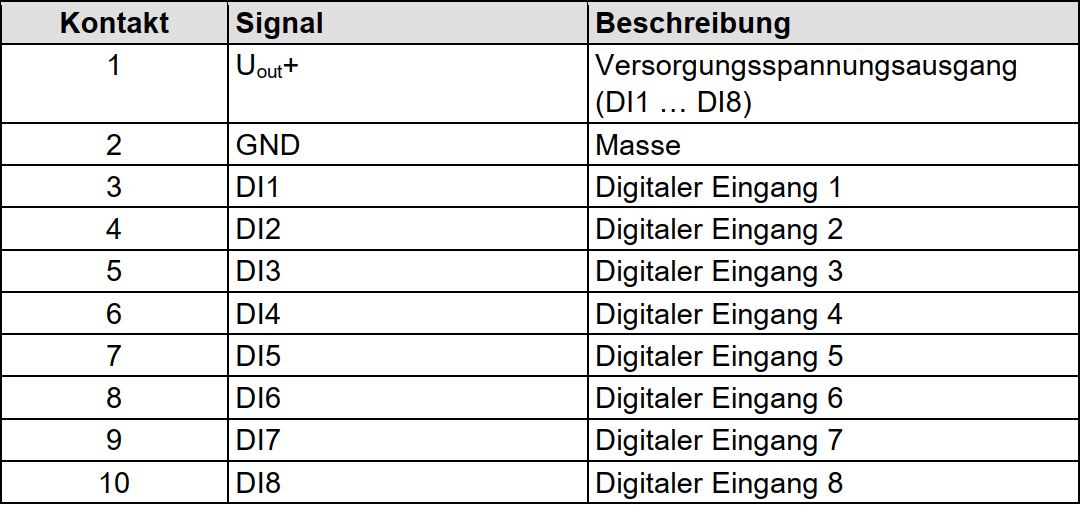

¶ Anschluss Digitale Eingänge:
Jeder Eingangskanal besitzt zur Störunterdrückung einen RC-Filter mit einer Zeitkonstanten von 5,0 µs. Die Eingänge sind positivschaltend. Wenn das 24 V-Potential für die Systemversorgung Uout+ (Klemme „X12“) auf einen Eingangsanschluss geschaltet ist, wird der Signalzustand des entsprechenden Eingangskanals „high“.
¶ IP-Einstellungen:
- Der Anschluss erfolgt über LAN-Schnittstelle (X1 oder X2 ist dabei egal).
- Die Einstellungen der IP-Adressen und DNS Einstellungen werden über das WBM durchgeführt. Diese erreichen Sie im Webbrowser unter der IP-Adresse des Controllers. Diese finden Sie über DHCP in Ihrem Router oder über einen IP-Scanner.
- Rufen Sie das WBM auf dem Controller auf.
- Geben Sie die entsprechenden Anmeldedaten ein.
- Klicken Sie auf Networking und fügen Sie unter TCP/IP Configuration einen DNS Server hinzu.
- Wählen Sie in der Gruppe „TCP/IP Configuration“ im Auswahlfeld „IP Source“ den Eintrag „Static IP“.
- Geben Sie im Eingabefeld „Static IP Address“ die gewünschte IP-Adresse ein.
- Die Oberfläche des Lobas erreichen Sie im Webbrowser unter dem Port 3060. Sollten Sie den Port vergessen haben anzugeben, landen Sie auf der Seite des WBM, aus Punkt 2.
- z. B. http://192.168.1.100:3060
¶ Anmeldeinformationen:
- Benutzername: admin
- Passwort: admin01
Bestätigen Sie Ihre Anmeldung durch Klicken auf die Schaltfläche „Jetzt anmelden“.
Weitere Informationen zur Hardware finden Sie unter: https://www.wago.com/de/sps/compact-controller-100/p/751-9301
¶ Sicherheitshinweis:
Es ist empfohlen, das Standard-Admin-Passwort nach dem ersten Login umgehend zu ändern, um die Sicherheit zu gewährleisten. Systemeinstellungen
¶ Verwendete Ports und Protokolle
¶ Eingehende Ports
| Port (von-bis) | Protokoll | Erklärung |
|---|---|---|
| 3060-3061 | TCP | Weboberfläche |
| 20560 | TCP | Energielenker Support (SSH) |
| 19520 | TCP | OCPP-Verbindung zu Ladestationen |
| 502 (standard) | TCP | Modbus TCP Server (abhängig von angeschlossenen Komponenten) |
| 1502 (standard) | TCP | Lobas SunSpec Server (optional) |
¶ Ziel-Ports
| Port (von-bis) | Protokoll | Erklärung |
|---|---|---|
| 22 | TCP | Update-Server Lobas |
| 443 | TCP | Update-Server-Lobas und OCPP-Backend |
| 10110 | UDP | Fernwartung Support Energielenker |
| 502-503 | TCP | Modbus für Ladestation |
| 9522 | UDP | UDP Multicast für Netzwerkkomponenten |
