¶ Schneider - EVLink Pro AC
¶ Ersteinrichtung der Ladestation
¶ Konfigurationszugriff

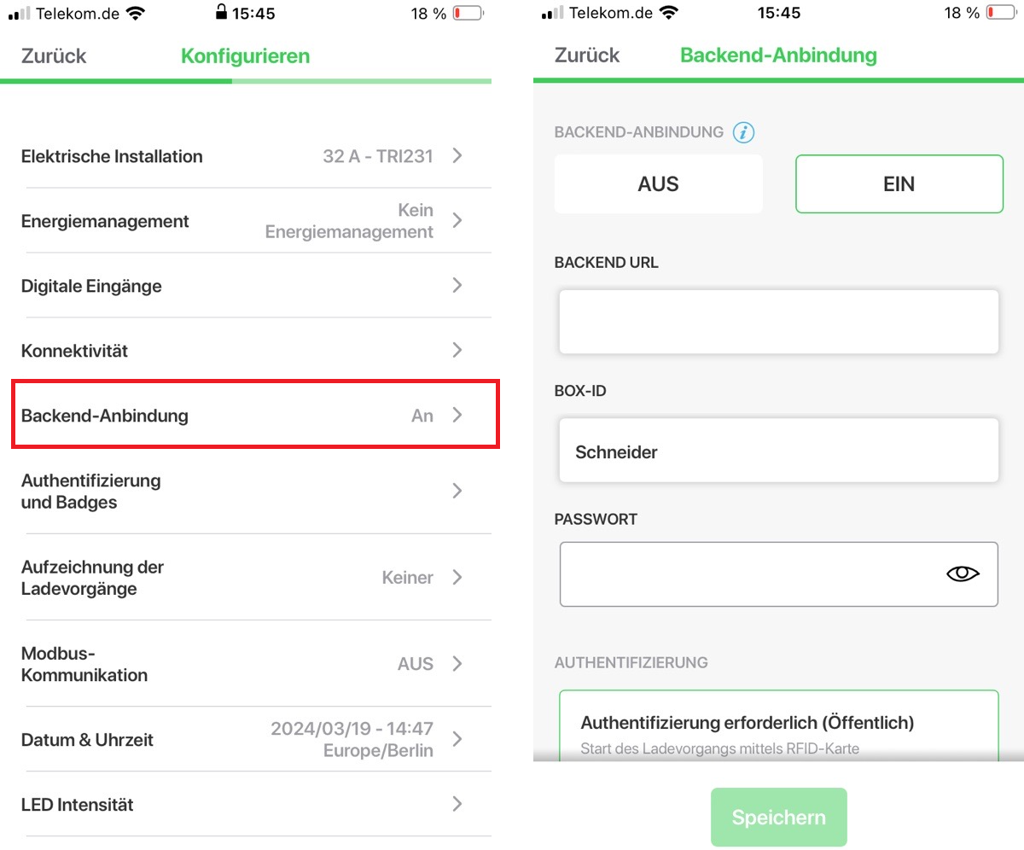

Die erstmalige Konfiguration erfolgt über eine Handy-App des Herstellers.
¶ Ladestation mit Lobas verbinden - Modbus TCP
¶ Unterstützte Lobas-Features bei Verbindung via Modbus

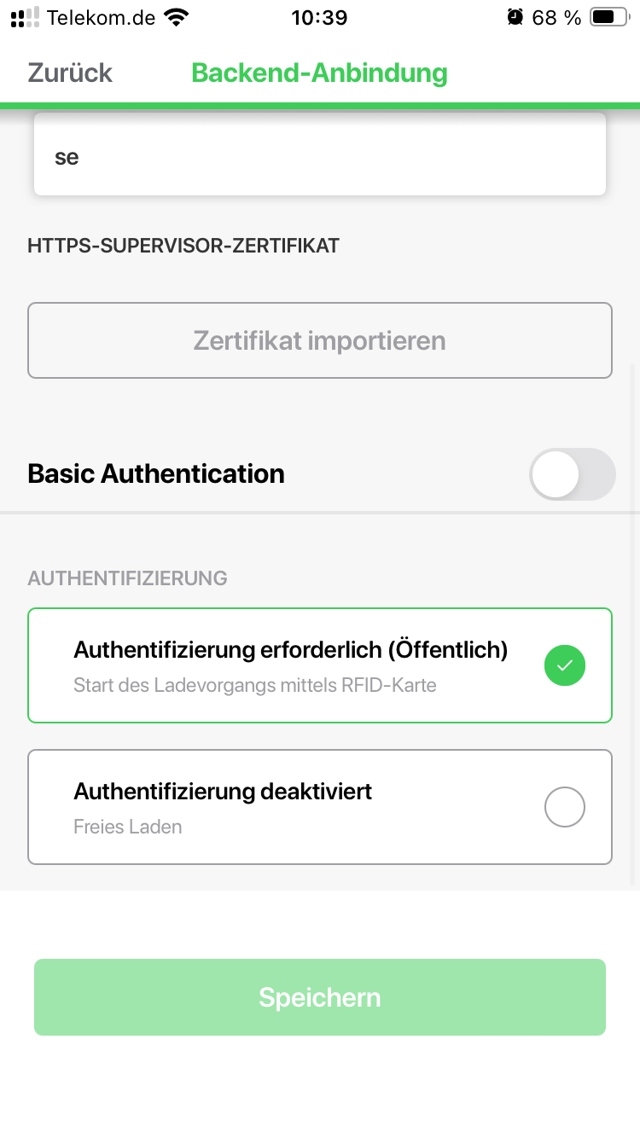

| Lobas-Feature | Unterstützung | Erklärung |
|---|---|---|
| Granulare Sollwertregelung jedes einzelnen Ladepunkts der Ladestation durch Lobas. | x | Einige Ladestationen erlauben nur Ein- und Ausschalten ihrer Ladepunkte. Bei Ladestationen mit mehreren Ladepunkten lassen einige Ladestationen nur die Ladestationsweite Sollwertvorgabe zu. |
| Ladevorgang am Ladepunkt der Ladestation kann durch Lobas vollständig pausiert werden. | x | |
| Phasenschieflastmonitoring und Reduzierung der Ladepunktleistung entsprechender Ladepunkte, die die Phasenschieflast hervorrufen. | x | |
| Zentrale Benutzerverwaltung (RFID) im Lobas ohne zusätzliche Benutzerverwaltung auf der Ladestation. | - | Einige Ladestationen übermitteln die vorgehaltenen RFIDs nur, wenn diese zusätzlich auf der Ladestation in die Whitelist eingetragen wurden. Dadurch ist keine zentrale Benutzerverwaltung auf dem Lobas möglich. Es müssten die RFIDs zusätzlich auf den Ladestationen hinterlegt werden. |
| Tracking von Ladevorgängen an den Ladepunkten der Ladestation im Lobas. | x |
¶ Voraussetzung zur Verbindung via Modbus TCP
Die Ladestation muss mindestens Firmware-Version 1.3.0 oder höher installiert haben.
Lobas muss mindestens Version 2.7.0 installiert haben.
Lobas muss eine fest IP-Adresse im LAN-Netzwerk haben.
¶ Modbus-Konfiguration in der Ladestation

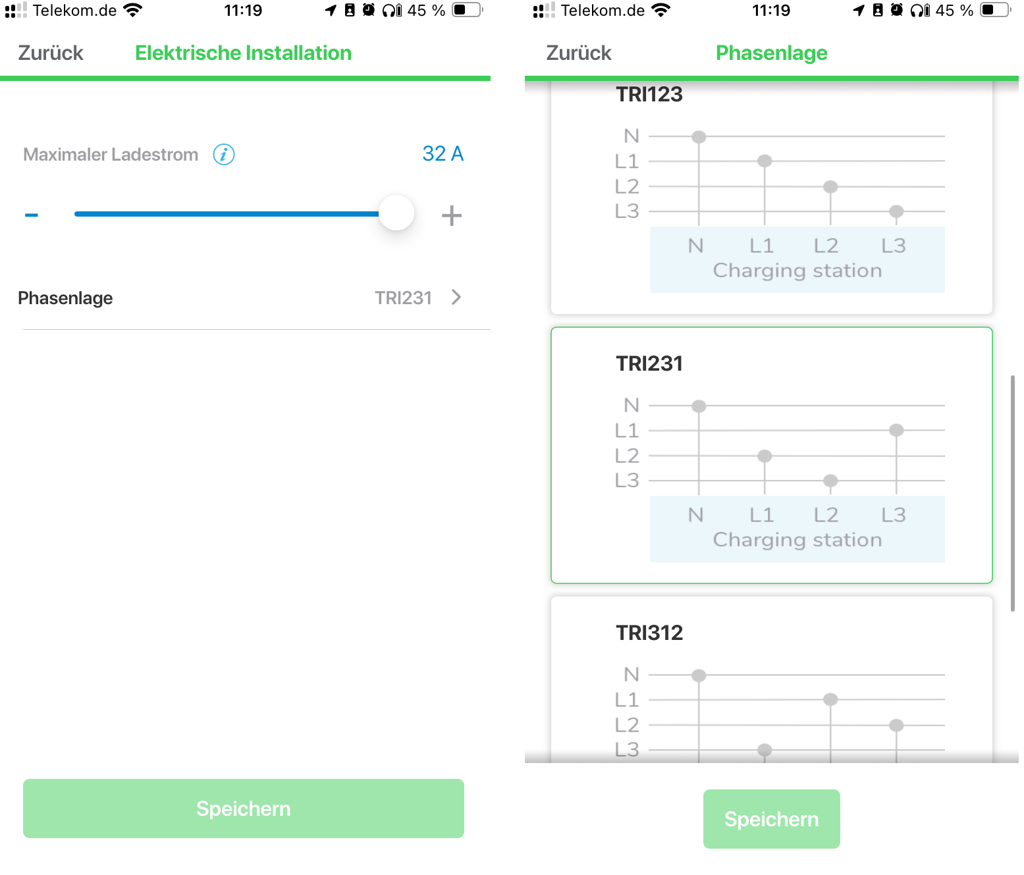

¶ Maximalstrom und Phasenrotation in der Ladestation einstellenDie Maximale Stromgrenze der Ladestation einestellen. Phasenrotation einstellen. Diese Einstellung hat auch Auswirkung auf die Strom-Istwerte der Modbus-Register der Ladestation. Die Ladestation gibt bei eingestellter Phasenrotation in der Ladestation bei einphasiger oder zweiphasiger Last die im Verteilernetz belasteten Phasen aus. Also muss die Phasenrotation entweder in der Ladestation korrekt eingestellt werden oder im Lobas. Keine doppelte Einstellung der Phasenrotation in Ladestation und Lobas vornehmen! Wir empfehlen die Einstellung der Phasenrotation in der Ladestation. |
  |

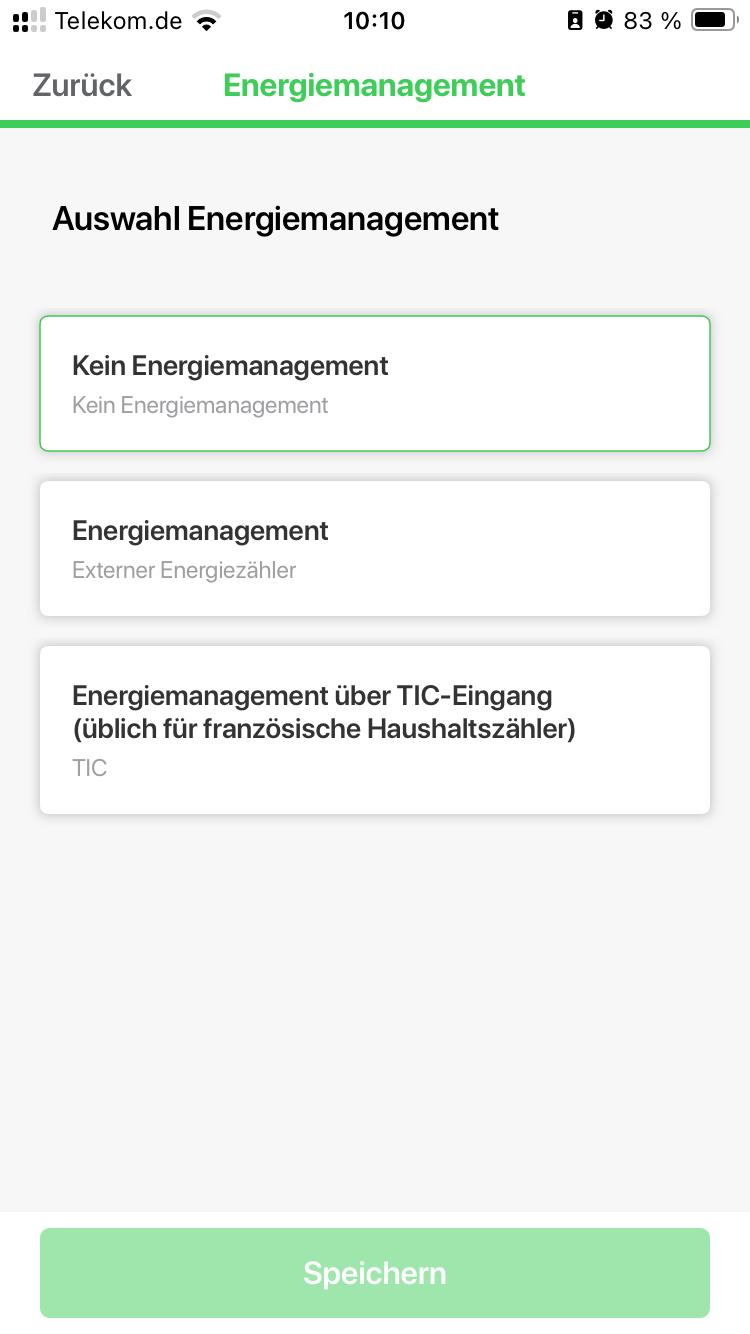

¶ Störeinflüsse beseitigenDas Schneider-interne Lastmanagement deaktivieren (kein Energiemanagement). |
 |
¶ Modbus-Server aktivierenKommunikation aktivieren. Für den Fall eines Verbindungsabbruchs zum Lobas kann der TimeOut gesetzt werden und ein Fallback-Strom. Wir empfehlen einen Fallback-Srom von 6 oder 8A. Je nach Gesamtanwednung kann dieser Wert aber auch variieren. |
 |
¶ Konfiguration im Lobas
|
Ladepunkt anlegen Im Lobas muss für den Ladepunkt der Ladestation ein Ladepunkt hinzugefügt werden. |
|
|

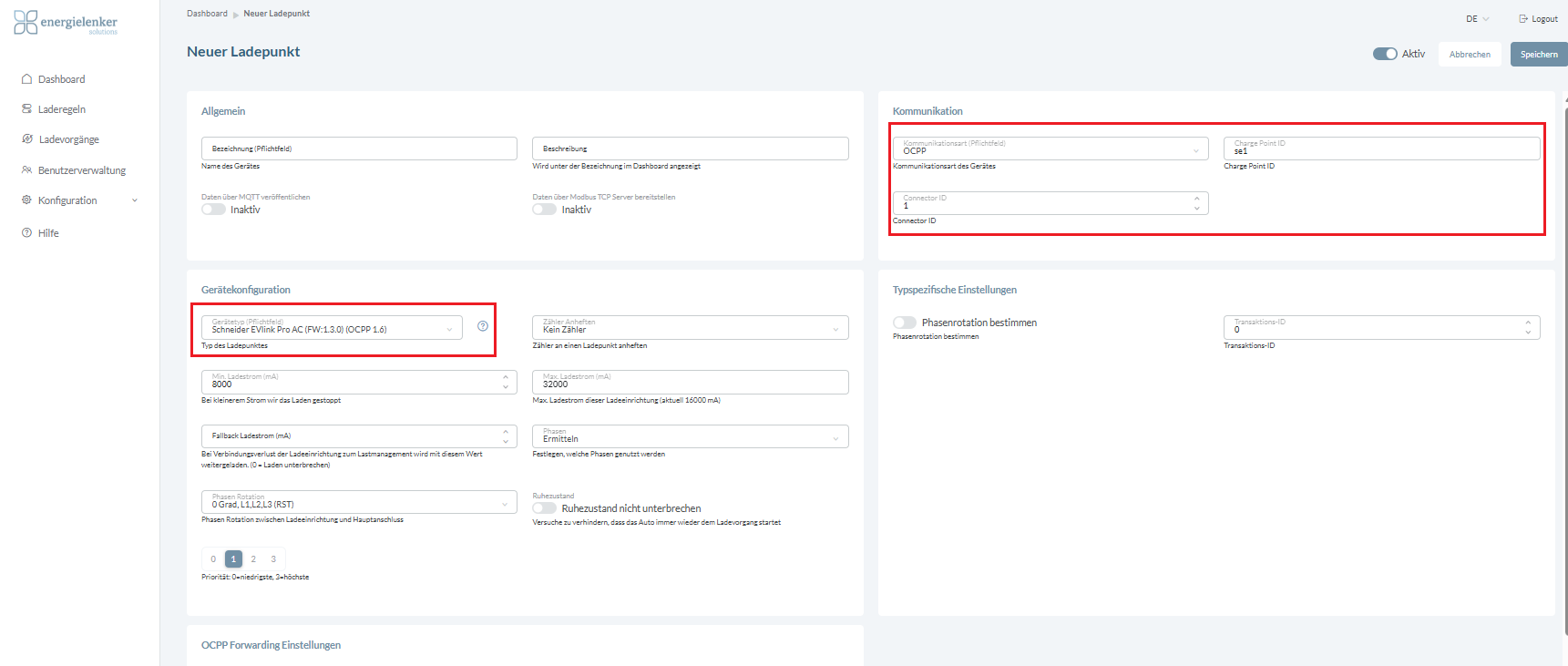

Kommunikationseinstellungen In den Ladepunkteinstellungen muss der gezeigte Gerätetyp ausgewählt werden. Als Kommunikationsart muss Modbus TCP ausgewählt werden. Anschließend muss die in der Ladestation eingestellte (optimal statisch) vergebene IP-Adresse in das Feld IP Adresse eingetragen werden. Modbus-Kommunikationsport ist 502. Die Modbus Slave ID ist 255. |
 |
|

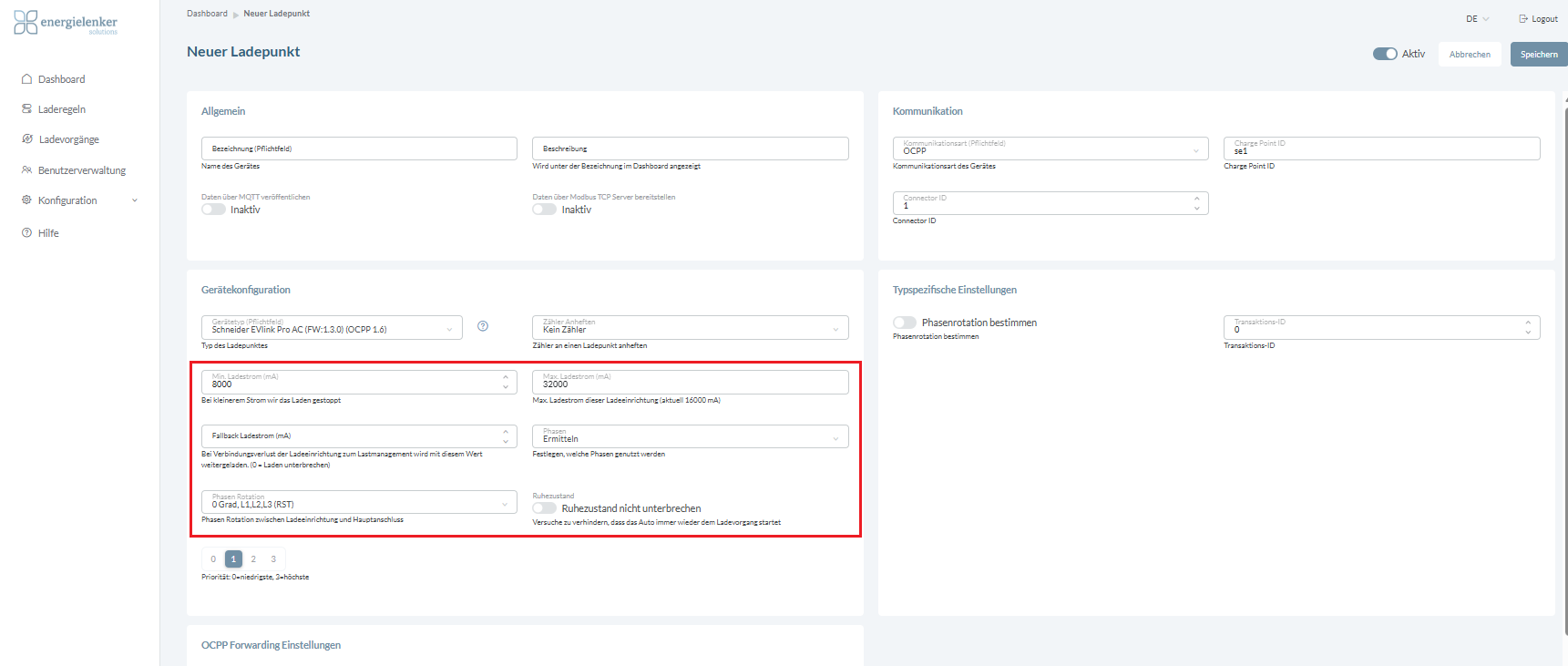

Elektrische Einstellungen am Ladepunkt Als Min. Ladestrom ist der Stromwert einzutragen, den das Lobas als minimalen Wert dem Ladepunkt als Sollwert vorgibt. Standardmäßig ist dieser auf 6A eingestellt. Es gibt einzelne E-Fahrzeuge, die erst ab einem Wert von 8A oder 10A den Ladevorgang beginnen. Sollte dies an dem Ladepunkt zu Problemen führen oder ist absehbar, dass ein Fahrzeug, das nur ab 8A an diesem Ladepunkt lädt, immer an diesem Ladepunkt lädt, sollte der Wert auf 8A oder sogar 10A angepasst werden. Allerdings führt das dazu, dass das Lobas diesen Ladepunkt erst für den Ladevorgang freigeben kann, wenn im gesamten Lastmanagement 8A oder 10A freie Leistung zur Verfügung stehen. Im Vergleich zu einer Einstellung von 6A führt das dazu, dass allgemein Ladepunkte später freigegeben werden. Als Max. Ladestrom muss der Wert eingestellt werden, mit dem die Ladestation elektrisch angeschlossen ist (Auslegung elektrische Zuleitung und Konfiguration in der Ladestation beachten!). Der Standardwert entspricht 16A pro Phase. Die Ladestation hat eine maximale Ladeleistung von 16A. Normalerweise muss nichts angepasst werden. Im Feld Phasen sollte Ermitteln eingetragen werden. Dadurch kann das Lobas automatisch aus den Daten der Ladestation ermitteln, ob das angeschlossene Auto ein-, zwei- oder dreiphasig lädt. Die Phasenrotation kann, wie bereits beschrieben, entweder in der Ladestation oder im Lobas eingestellt werden. Wir empfehlen die Phasenrotation in Ladestation einzustellen. |
|
