¶ Spelsberg - Wallbox Smart Pro
¶ Ersteinrichtung der Ladestation
Die erstmalige Konfiguration erfolgt über die Smartphone App von Spelsberg über eine NFC Verbindung mit der Wallbox.
Sobald die Erstkonfiguration mittels Smartphone App abgeschlossen ist, kann in der App unter dem Punkt „Erweiterte Einstellungen → System“ ein Passwort für den „Servicezugang“ angezeigt werden.
Dieses wird benötigt, um sich im Web-UI anzumelden.
Zugangsdaten Werkeinstellungen Web-UI Ladestation
| User | operator |
| Passwort | geräteabhängig und benutzerdefiniert, siehe oben |
¶ Ladestation mit Lobas verbinden - OCPP1.6-J
¶ Unterstützte Lobas-Features bei Verbindung via OCPP1.6-J
| Lobas-Feature | Unterstützung | Erklärung |
|---|---|---|
| Granulare Sollwertregelung jedes einzelnen Ladepunkts der Ladestation durch Lobas. | x | Einige Ladestationen erlauben nur Ein- und Ausschalten ihrer Ladepunkte. Bei Ladestationen mit mehreren Ladepunkten lassen einige Ladestationen nur die Ladestationsweite Sollwertvorgabe zu. |
| Ladevorgang am Ladepunkt der Ladestation kann durch Lobas vollständig pausiert werden. | x | |
| Phasenschieflastmonitoring und Reduzierung der Ladepunktleistung entsprechender Ladepunkte, die die Phasenschieflast hervorrufen | x | |
| Zentrale Benutzerverwaltung (RFID) im Lobas ohne zusätzliche Benutzerverwaltung auf der Ladestation | x | Einige Ladestationen übermitteln die vorgehaltenen RFIDs nur, wenn diese zusätzlich auf der Ladestation gewhitelisted sind. Dadurch ist keine zentrale Benutzerverwaltung auf dem Lobas möglich. Es müssten die RFIDs zusätzlich auf den Ladestationen hinterlegt werden. |
| Tracking von Ladevorgängen an den Ladepunkten der Ladestation im Lobas | x |
¶ Voraussetzung zur Verbindung via OCPP1.6-J
Die Ladestation muss mindestens Firmware-Version 5.30.0-15937 oder höher installiert haben.
Das Lobas muss mindestens Version 2.2.3 installiert haben.
¶ Konfiguration in der Ladestation

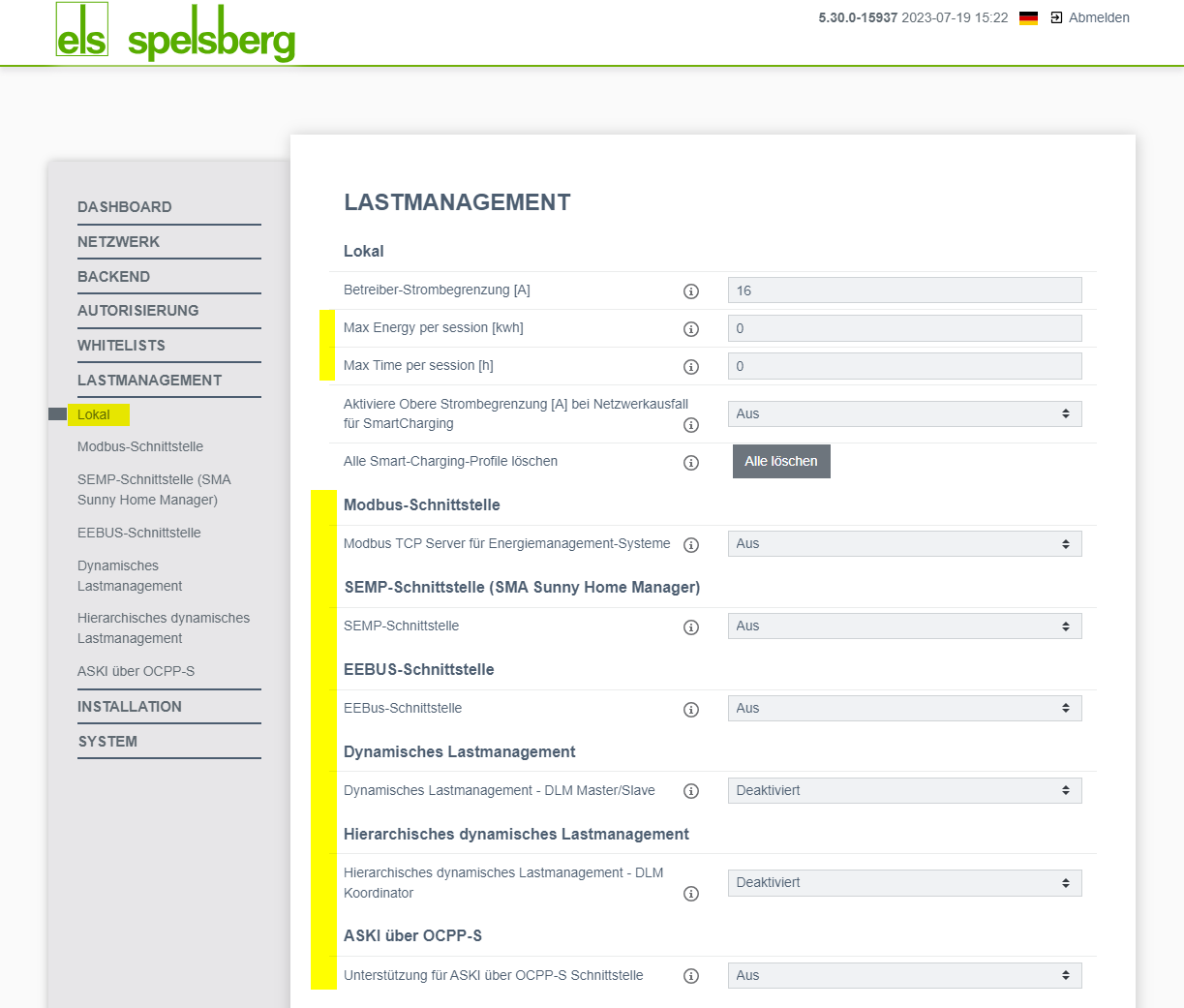

¶ Nicht benötigte Schnittstellen und Einstellungen der Ladestation deaktivierenUm Störeinflüsse für das Lastmanagement ausschließen zu können, sollten diese abgeschaltet werden. |
 |
|

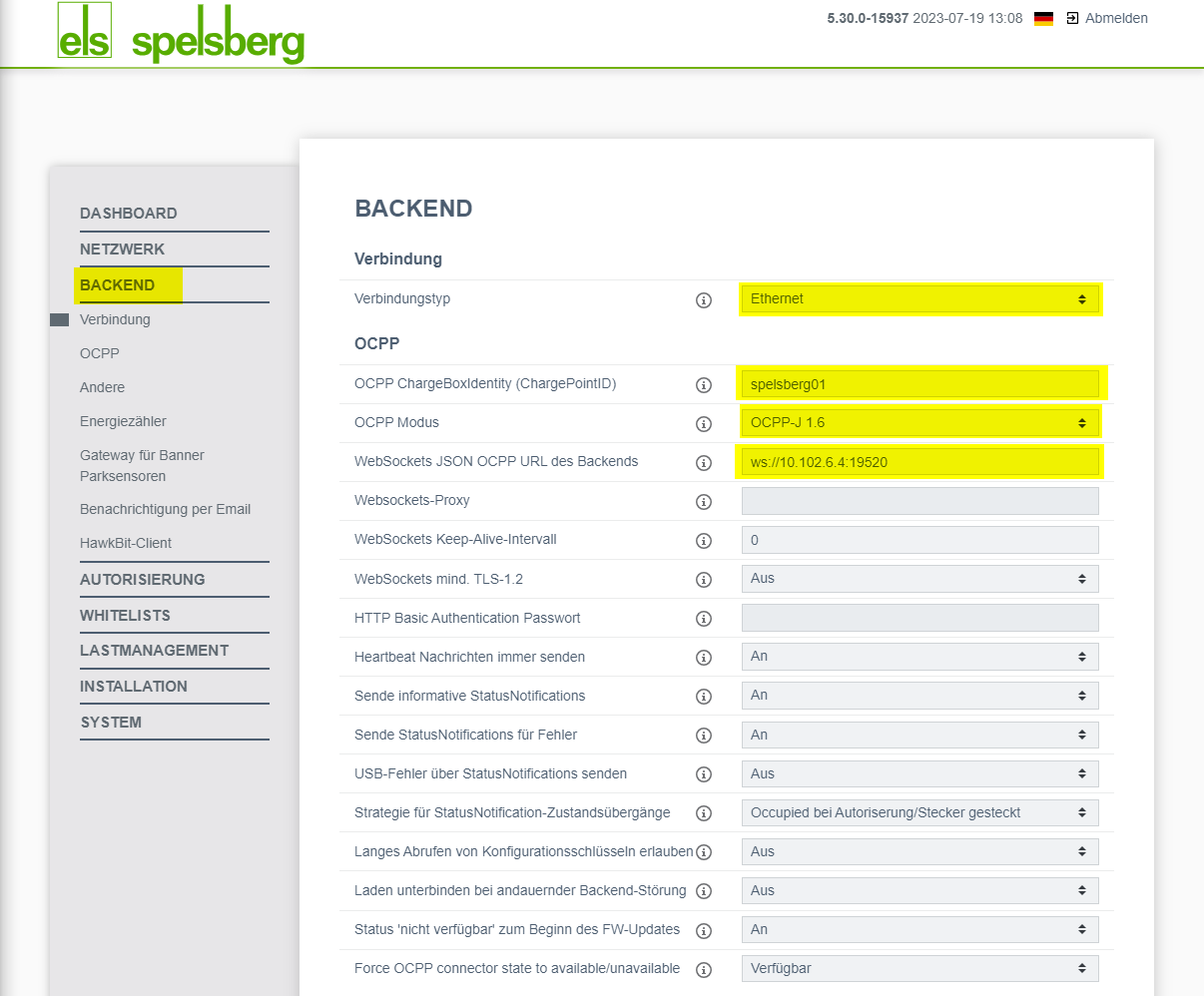

Kommunikation via OCPP1.6-J von der Ladestation zum Lobas aufbauen Als Verbindungstyp sollte Ethernet gewählt werden, damit die Ladestation die Kommunikation über die Ethernet-Schnittstelle mit dem Lobas aufbaut. Als OCPP Modus muss OCPP-J 1.6 gewählt werden. Im Feld URL des Backends muss die IP-Adresse des Lobas im Netzwerk eingestellt werden. Die Eingabe muss sich wie folgt zusammensetzen: Die OCPP ChargeBoxIdentity (CahrgepointID) kann nach Belieben angepasst werden, diese muss später im Lobas angegeben werden. TLS und HTPP Basic Authentification sollten deaktiviert werden. |
 |
¶ Konfiguration im Lobas
|

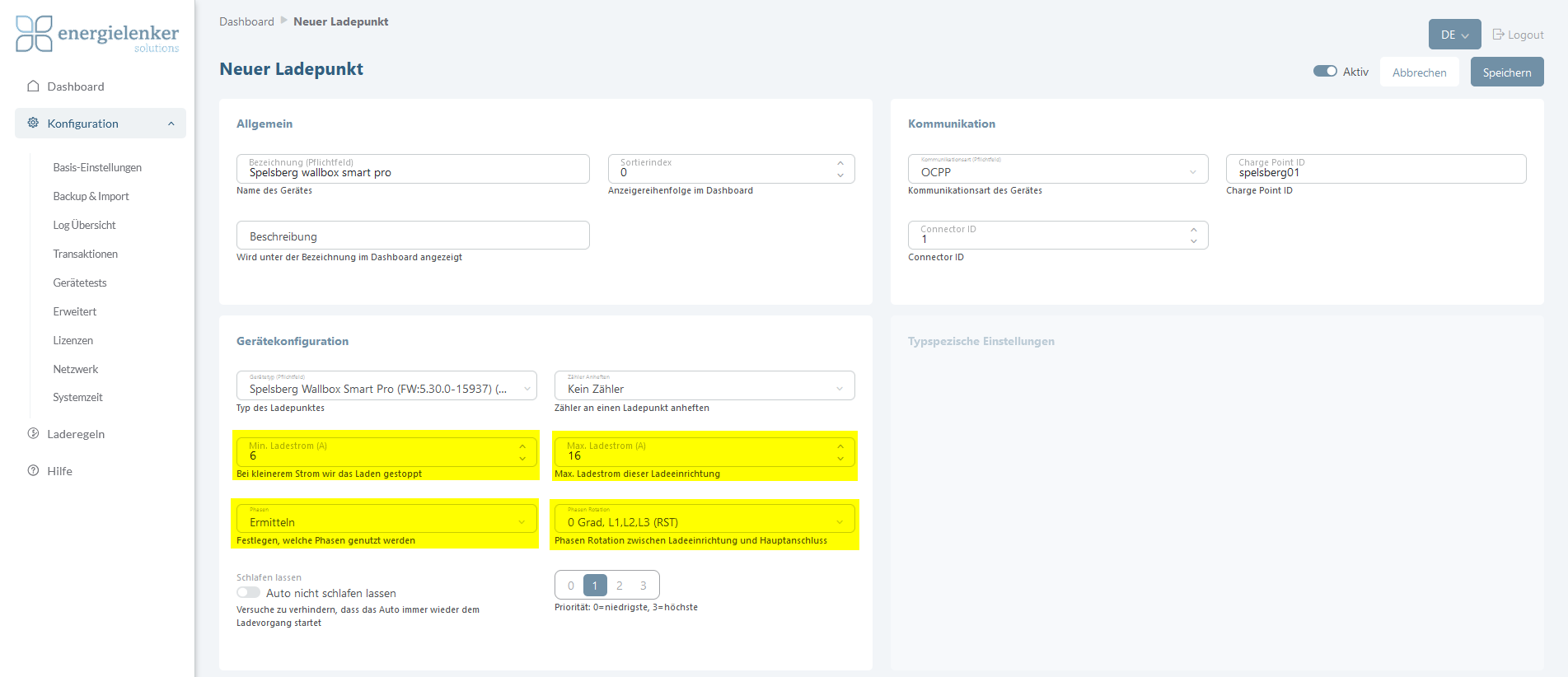

Ladepunkt anlegen Im Lobas muss für den Ladepunkt der Ladestation ein Ladepunkt hinzugefügt werden. |
|
|
Kommunkationseinstellungen In den Ladepunkteinstellungen muss der gezeigte Gerätetyp ausgewählt werden. Als Kommunikationsart muss OCPP ausgewählt werden. Anschließend muss die in der Ladestation eingestellte ChargePointID in das Feld Charge Point ID eingetragen werden. Die Connector ID wird zur Nummerierung der Ladepunkte der Ladestation verwendet. Da die Ladestation über einen Ladepunkt verfügt, kann die Connector ID auf dem Wert 1 eingestellt bleiben. |
|
|
Elektrische Einstellungen am Ladepunkt Als Min. Ladestrom ist der Stromwert einzutragen, den das Lobas als minimalen Wert dem Ladepunkt als Sollwert vorgibt. Standardmäßig ist dieser auf 6A eingestellt. Es gibt einzelne E-Fahrzeuge, die erst ab einem Wert von 8A oder 10A den Ladevorgang beginnen. Sollte dies an dem Ladepunkt öfters zu Problemen führen oder ist absehbar, dass ein Fahrzeug, das nur ab 8A an diesem Ladepunkt lädt, immer an diesem Ladepunkt lädt, sollte der Wert auf 8A oder sogar 10A angepasst werden. Allerdings führt das dazu, dass das Lobas diesen Ladepunkt erst für den Ladevorgang freigeben kann, wenn im gesamten Lastmanagement 8A oder 10A freie Leistung zur Verfügung stehen. Im Vergleich zu einer Einstellung von 6A führt das dazu, dass allgemein Ladepunkte später freigegeben werden. Als Max. Ladestrom muss der Wert eingestellt werden, mit dem die Ladestation elektrisch angeschlossen ist (Auslegung elektrische Zuleitung und Konfiguration in der Ladestation beachten!). Der Standardwert entspricht 16A pro Phase. Die Ladestation hat eine maximale Ladeleistung von 16A. Normalerweise muss nichts angepasst werden. Im Feld Phasen sollte Ermitteln eingetragen werden. Dadurch kann das Lobas automatisch aus den Daten der Ladestation ermitteln, ob das angeschlossene Auto ein-, zwei- oder dreiphasig lädt. Im Feld Phasenrotation muss die reale Phasenrotation, mit der die Ladestation an dem elektrischen Verteilungsnetz vor Ort angeschlossen ist. Diese Angabe bezieht sich auf die Rotation der Phasen zwischen Anschlussklemme in der Ladestation und den angeschlossenen Phasen am Netzverknüpfungspunkt. |
|
¶ Troubleshooting bei OCPP1.6-J-Verbindung
| Fehlerbild | Ursache | HW/SW-Version Ladestation | Fehlerbehebung |
|---|---|---|---|
| Die Ladestation nimmt einen unerklärlichen Ladepunktleistungssollwert an. Lobas oder andere externe Lastmanagement-Systeme sind nicht verbunden. | In der Ladestation ist ein ungewollter Sollwert durch die OCPP-Schnittstelle vorgegeben. | 5.30.0-15937 |

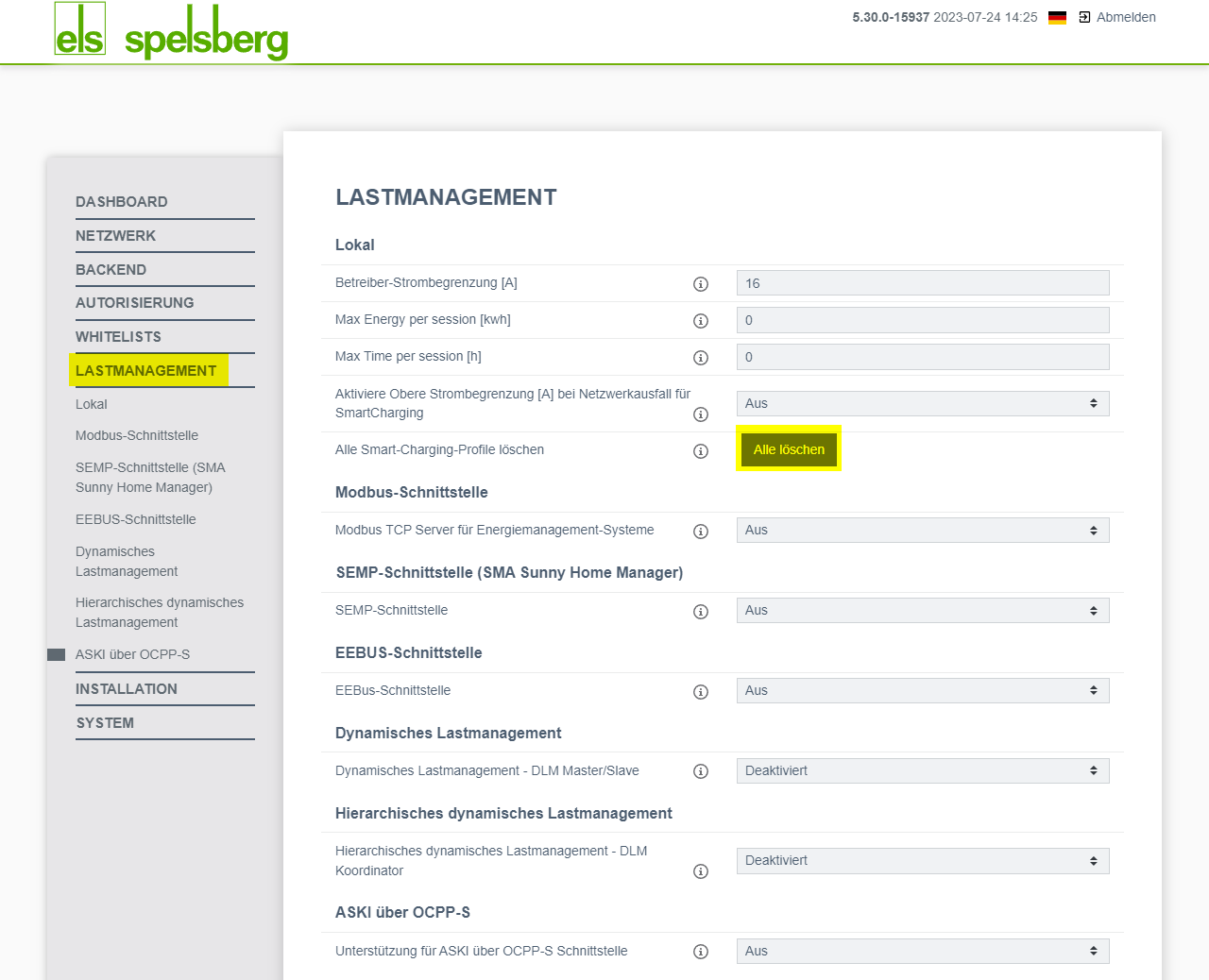

Ladestrom-Sollwerte, die ein externes Lastmanagement in der Ladestation via OCPP1.6-J gesetzt hat, können händisch vom Nutzer gelöscht werden.  |
¶ Anmerkungen
| HW-Version Ladestation | SW-Version Ladestation | Anmerkung |
|---|---|---|
| 5.30.0-15937 | Einstellmöglichkeiten der App und des Web-UIs unterscheiden sich an mancher Stelle. Einige Parameter kann man nur in der App, andere nur im Web-UI einstellen. | |
