¶ Autel - MaxiCharger AC Compact
¶ Ersteinrichtung der Ladestation
¶ Konfiguration via:
| Lokales Web-UI der Ladestation | |
| Cloud-Web-Portal des Herstellers | |
| Smartphone-App des Herstellers | x |
| Windows-Konfigurations-App des Herstellers |
Anmerkungen:
Konfiguration über Autel Charge App. Für erweiterte Konfiguration, wie Modbus TCP, wird die kostenpflichtige Autel Config App benötigt.
Zugangsdaten Werkeinstellungen der Ladestation
| User | - |
| Passwort | Für den Zugang wird ein Account und der PIN der Ladestation benötigt, welcher in den Unterlagen zu finden ist. |
¶ Ladestation mit Lastmanagement verbinden - Modbus TCP
¶ Unterstützte Lastmanagement-Features bei Verbindung via Modbus
| Lastmanagement-Feature | Unterstützung | Erklärung |
|---|---|---|
| Granulare Sollwertregelung jedes einzelnen Ladepunkts der Ladestation durch das Lastmanagement. | x | Bei Ladestationen mit mehreren Ladepunkten lassen einige Ladestationen lediglich eine Ladestationsweite Sollwertvorgabe zu. |
| Ladevorgang am Ladepunkt der Ladestation kann durch das Lastmanagement vollständig pausiert werden. | x | Einige Ladestationen erlauben allg. eine Regelung des Ladestroms, geben allerdings nicht die Möglichkeit den Ladevorgang vollständig zu pausieren, sodass kein Ladestrom an das EV übertragen wird. |
| Phasenschieflastmonitoring und Reduzierung des Ladestroms entsprechender Ladepunkte, die die Phasenschieflast hervorrufen. | x | Nur relevant bei AC-Ladepunkten. DC-Ladepunkte belasten des Verteilnetz in der Regel gleichmäßig auf allen drei Phasen. |
| Zentrale Benutzerverwaltung (RFID) im Lastmanagement ohne zusätzliche Benutzerverwaltung auf der Ladestation. | - |
Die zentrale Nutzerverwaltung wird nur bei Anbindung der Ladestation via OCPP unterstützt. Einige Ladestationen übermitteln die vorgehaltenen RFIDs nur, wenn diese zusätzlich auf der Ladestation in die Whitelist eingetragen wurden. Dadurch ist bspw. keine zentrale Benutzerverwaltung auf dem Lobas möglich. Es müssten die RFIDs zusätzlich auf den Ladestationen hinterlegt werden. |
| Tracking von Ladevorgängen an den Ladepunkten der Ladestation im Lobas. | - |
¶ Voraussetzung zur Verbindung via Modbus TCP
Die Ladestation muss mindestens Firmware-Version V1.51.00 und das Leistungsregelungsmodul V1.19.00 oder höher installiert haben.
Das Lastmanagement muss mindestens Version 2.21.0 oder höher installiert haben.
Die Ladestation muss eine feste IP-Adresse haben.
¶ Modbus-Konfiguration in der Ladestation
¶ Maximalstrom und Phasenrotation in der Ladestation konfigurierenDie Maximale Stromgrenze der Ladestation einstellen.
In der Ladestation kann keine Phasenrotation konfiguriert werden.
|
 |
¶ Modbus-Kommunikationsschnittstelle aktivieren und konfigurieren.Die Ladestation muss in der Autel Config App hinzugefügt werden. Unter Ladeausgleich muss auf “Mit EMS verbinden" geklickt werden. |
.png)  |
¶ Nicht benötigte Schnittstellen und Funktionen der Ladestation deaktivierenUm Störeinflüsse für das Lastmanagement ausschließen zu können, sollten diese abgeschaltet werden. Personalisierte OCPP Einstellungen müssen gelöscht oder auf Standard Werte gestellt werden. Zeitplan deaktivieren. Ladeplan löschen. Ladeausgleich löschen. |
   |
¶ Konfiguration im Lastmanagement
¶ Ladepunkt anlegenIm Lastmanagement muss für den Ladepunkt der Ladestation ein Ladepunkt hinzugefügt werden. |
|
¶ KommunikationseinstellungenIn den Ladepunkteinstellungen muss der gezeigte Gerätetyp ausgewählt werden. Als Kommunikationsart muss Modbus TCP ausgewählt werden. Anschließend muss die in der Ladestation konfigurierte vergebene IP-Adresse in das Feld IP Adresse eingetragen werden. Modbus-Kommunikationsport ist 502. Die Modbus Slave ID ist 1. TCP Verbindung halten sollte auf Aktiv belassen werden. |
|
¶ Elektrische Einstellungen am LadepunktAls Min. Ladestrom ist der Stromwert einzutragen, den das Lastmanagement als minimalen Wert dem Ladepunkt als Sollwert vorgibt. Standardmäßig ist dieser auf 8A eingestellt, da es einzelne E-Fahrzeuge, die erst ab einem Wert von 8A den Ladevorgang beginnen. Der im Lastmanagement konfigurierte Max. Ladestrom sollte dem in der Ladestation konfigurierten max. Ladestrom entsprechen. Der Max. Ladestrom im Lastmanagement muss immer kleiner gleich dem max. Ladestrom in der Ladestation sein, da es sonst in der Ladestation zu Fehlern kommen kann. Im Feld Phasen sollte Ermitteln eingetragen werden. Dadurch kann Lobas automatisch aus den Ladestrom-Daten der Ladestation ermitteln, ob das angeschlossene E-Fahrzeug ein-, zwei- oder dreiphasig lädt. In der Ladestation kann keine Phasenrotation konfiguriert werden.
|
|
¶ Troubleshooting bei Modbus TCP-Verbindung
| Fehlerbild | Ursache | HW/SW-Version Ladestation | Fehlerbehebung |
|---|---|---|---|
|
|
¶ Ladestation mit Lobas verbinden - OCPP1.6-J
¶ Unterstützte Lastmanagement-Features bei Verbindung via OCPP1.6-J
| Lastmanagement-Feature | Unterstützung | Erklärung |
|---|---|---|
| Granulare Sollwertregelung jedes einzelnen Ladepunkts der Ladestation durch das Lastmanagement. | x | Bei Ladestationen mit mehreren Ladepunkten lassen einige Ladestationen lediglich eine Ladestationsweite Sollwertvorgabe zu. |
| Ladevorgang am Ladepunkt der Ladestation kann durch das Lastmanagement vollständig pausiert werden. | x | Einige Ladestationen erlauben allg. eine Regelung des Ladestroms, geben allerdings nicht die Möglichkeit den Ladevorgang vollständig zu pausieren, sodass kein Ladestrom an das EV übertragen wird. |
| Phasenschieflastmonitoring und Reduzierung des Ladestroms entsprechender Ladepunkte, die die Phasenschieflast hervorrufen. | x | Nur relevant bei AC-Ladepunkten. DC-Ladepunkte belasten des Verteilnetz in der Regel gleichmäßig auf allen drei Phasen. |
| Zentrale Benutzerverwaltung (RFID) im Lastmanagement ohne zusätzliche Benutzerverwaltung auf der Ladestation. | x |
Die zentrale Nutzerverwaltung wird nur bei Anbindung der Ladestation via OCPP unterstützt. Einige Ladestationen übermitteln die vorgehaltenen RFIDs nur, wenn diese zusätzlich auf der Ladestation in die Whitelist eingetragen wurden. Dadurch ist bspw. keine zentrale Benutzerverwaltung auf dem Lobas möglich. Es müssten die RFIDs zusätzlich auf den Ladestationen hinterlegt werden. |
| Tracking von Ladevorgängen an den Ladepunkten der Ladestation im Lobas. | x |
¶ Voraussetzung zur Verbindung via OCPP1.6-J
Die Ladestation muss mindestens folgende Firmware Versionen oder höher installiert haben: Ladesteuergerät V1.51.00 & Leistungsregelungsmodul V1.19.00.
Das Lastmanagement muss mindestens Version 2.17.0 oder höher installiert haben.
Das Lastmanagement muss eine feste IP-Adresse haben.
¶ Konfiguration in der Ladestation

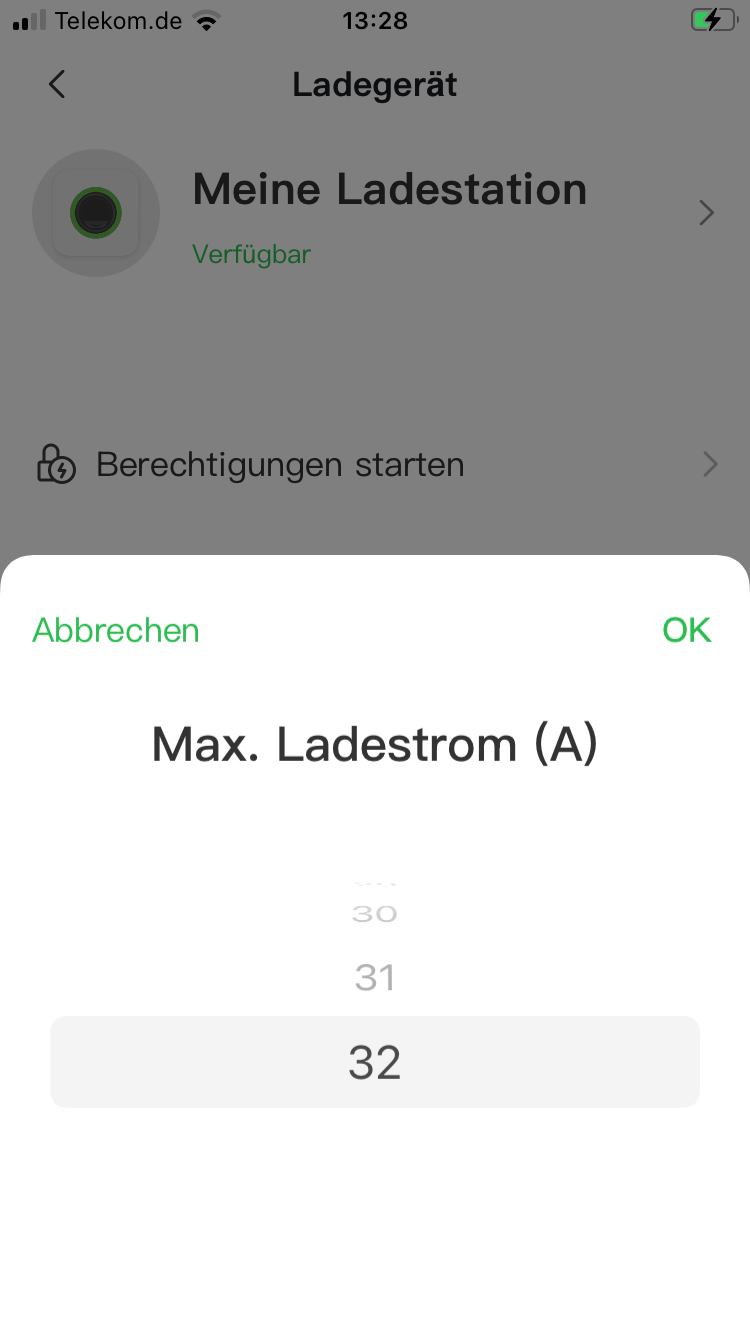

¶ Maximalstrom und Phasenrotation in der Ladestation konfigurierenDie Maximale Stromgrenze der Ladestation einstellen. In der Ladestation kann keine Phasenrotation konfiguriert werden. |
 |

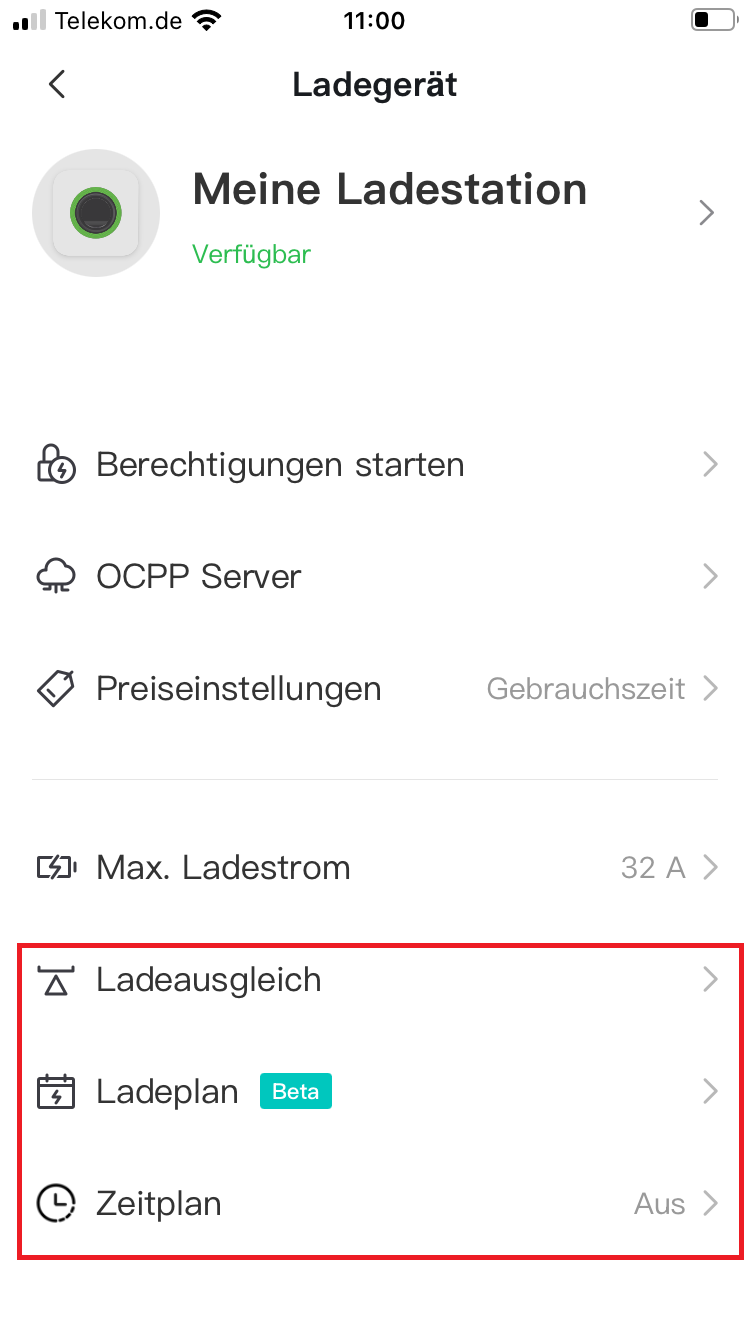

¶ Nicht benötigte Schnittstellen und Funktionen der Ladestation deaktivierenUm Störeinflüsse für das Lastmanagement ausschließen zu können, sollten Ladeausgleich, Ladeplan und Zeitplan abgeschaltet werden. |
|
¶ Kommunikation via OCPP1.6-J von der Ladestation zum Lobas aufbauenIm Feld Server-URL muss die IP-Adresse des Lobas im Netzwerk eingestellt werden. Die Eingabe muss sich wie folgt zusammensetzen: Die Ladegerät-ID (Charge Point ID) kann nach Belieben angepasst werden, diese muss später im Lobas angegeben werden. |
 |
¶ Autorisierung aktivierenDamit Autorisierung aktiv ist, muss in der Ladestation Autostart deaktiviert werden. Autorisierung via RFID wird empfohlen. |
 |
¶ Konfiguration im Lobas
¶ Ladepunkt anlegenIm Lobas muss für den Ladepunkt der Ladestation ein Ladepunkt hinzugefügt werden. |
|
¶ KommunikationseinstellungenIn den Ladepunkteinstellungen muss der gezeigte Gerätetyp ausgewählt werden. Als Kommunikationsart muss OCPP ausgewählt werden. Anschließend muss die in der Ladestation eingestellte Ladegerät-ID in das Feld Charge Point ID eingetragen werden. Die Connector ID wird zur Nummerierung der Ladepunkte der Ladestation verwendet. Da die Ladestation über einen Ladepunkt verfügt, kann die Connector ID auf dem Wert 1 eingestellt bleiben. |
 |
¶ Elektrische Einstellungen am LadepunktAls Min. Ladestrom ist der Stromwert einzutragen, den das Lastmanagement als minimalen Wert dem Ladepunkt als Sollwert vorgibt. Standardmäßig ist dieser auf 8A eingestellt, da es einzelne E-Fahrzeuge, die erst ab einem Wert von 8A den Ladevorgang beginnen. Der im Lastmanagement konfigurierte Max. Ladestrom sollte dem in der Ladestation konfigurierten max. Ladestrom entsprechen. Der Max. Ladestrom im Lastmanagement muss immer kleiner gleich dem max. Ladestrom in der Ladestation sein, da es sonst in der Ladestation zu Fehlern kommen kann. Im Feld Phasen sollte Ermitteln eingetragen werden. Dadurch kann Lobas automatisch aus den Ladestrom-Daten der Ladestation ermitteln, ob das angeschlossene E-Fahrzeug ein-, zwei- oder dreiphasig lädt. In der Ladestation kann keine Phasenrotation konfiguriert werden. |
 |
¶ Troubleshooting bei OCPP1.6-J-Verbindung
| Fehlerbild | Ursache | HW/SW-Version Ladestation | Fehlerbehebung |
|---|---|---|---|
¶ Anmerkungen
| HW-Version Ladestation | SW-Version Ladestation | Anmerkung |
|---|---|---|
