¶ Heidelberg - connect.home
¶ Ersteinrichtung der Ladestation
¶ Konfiguration via:
| Lokales Web-UI der Ladestation | x |
| Cloud-Web-Portal des Herstellers | |
| Smartphone-App des Herstellers | |
| Windows-Konfigurations-App des Herstellers |
¶ Zugangsdaten Werkeinstellungen der Ladestation
| User | admin |
| Passwort | Das initiale Passwort befindet sich auf dem Kommunikationsmodul, und muss bei der erstmaligen Anmeldung geändert werden. |
¶ Ladestation mit Lastmanagement verbinden - Modbus TCP
¶ Unterstützte Lastmanagement-Features bei Verbindung via Modbus
| Lastmanagement-Feature | Unterstützung | Erklärung |
|---|---|---|
| Granulare Sollwertregelung jedes einzelnen Ladepunkts der Ladestation durch das Lastmanagement. | x | Bei Ladestationen mit mehreren Ladepunkten lassen einige Ladestationen lediglich eine Ladestationsweite Sollwertvorgabe zu. |
| Ladevorgang am Ladepunkt der Ladestation kann durch das Lastmanagement vollständig pausiert werden. | x | Einige Ladestationen erlauben allg. eine Regelung des Ladestroms, geben allerdings nicht die Möglichkeit den Ladevorgang vollständig zu pausieren, sodass kein Ladestrom an das EV übertragen wird. |
| Phasenschieflastmonitoring und Reduzierung des Ladestroms entsprechender Ladepunkte, die die Phasenschieflast hervorrufen. | - | Nur relevant bei AC-Ladepunkten. DC-Ladepunkte belasten des Verteilnetz in der Regel gleichmäßig auf allen drei Phasen. |
| Zentrale Benutzerverwaltung (RFID) im Lastmanagement ohne zusätzliche Benutzerverwaltung auf der Ladestation. | - |
Die zentrale Nutzerverwaltung wird nur bei Anbindung der Ladestation via OCPP unterstützt. Einige Ladestationen übermitteln die vorgehaltenen RFIDs nur, wenn diese zusätzlich auf der Ladestation in die Whitelist eingetragen wurden. Dadurch ist bspw. keine zentrale Benutzerverwaltung auf dem Lobas möglich. Es müssten die RFIDs zusätzlich auf den Ladestationen hinterlegt werden. |
| Tracking von Ladevorgängen an den Ladepunkten der Ladestation im Lobas. | - |
¶ Voraussetzung zur Verbindung via Modbus TCP
Die minimale Firmware-Version, die auf der Ladestation installiert sein muss, ist in unserer aktuellen Kompatibilitätsliste dokumentiert:
https://energielenker.de/energielenker-certified-ladestationen/
¶ Modbus-Konfiguration in der Ladestation

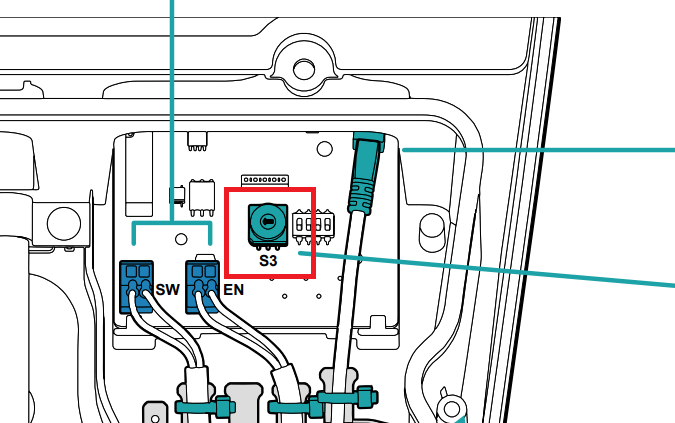

¶ Maximalstrom und Phasenrotation in der Ladestation konfigurierenDie Maximale Stromgrenze der Ladestation einstellen. Der maximale Ladestrom kann von 6 A bis 16 A mithilfe des Drehschalters S3 konfiguriert werden. 0 = 6 A (Voreinstellung), 1 = 8 A, 2 = 10 A, 3 = 12 A, 4 = 14 A, 5 ... 9 = 16 A
In der Ladestation kann keine Phasenrotation konfiguriert werden. |
|

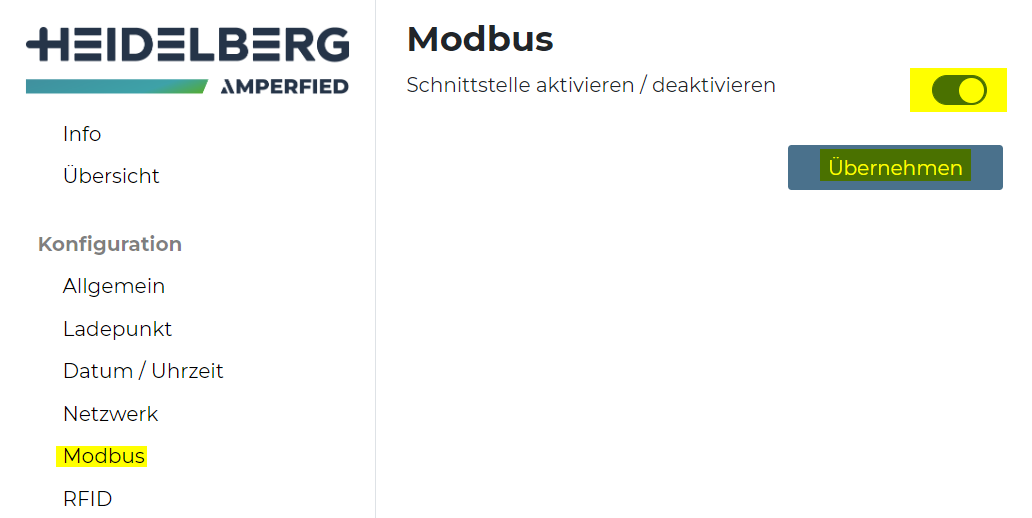

¶ Modbus-Server aktivierenModbus-Kommunikationsschnittstelle aktivieren und konfigurieren. |
|

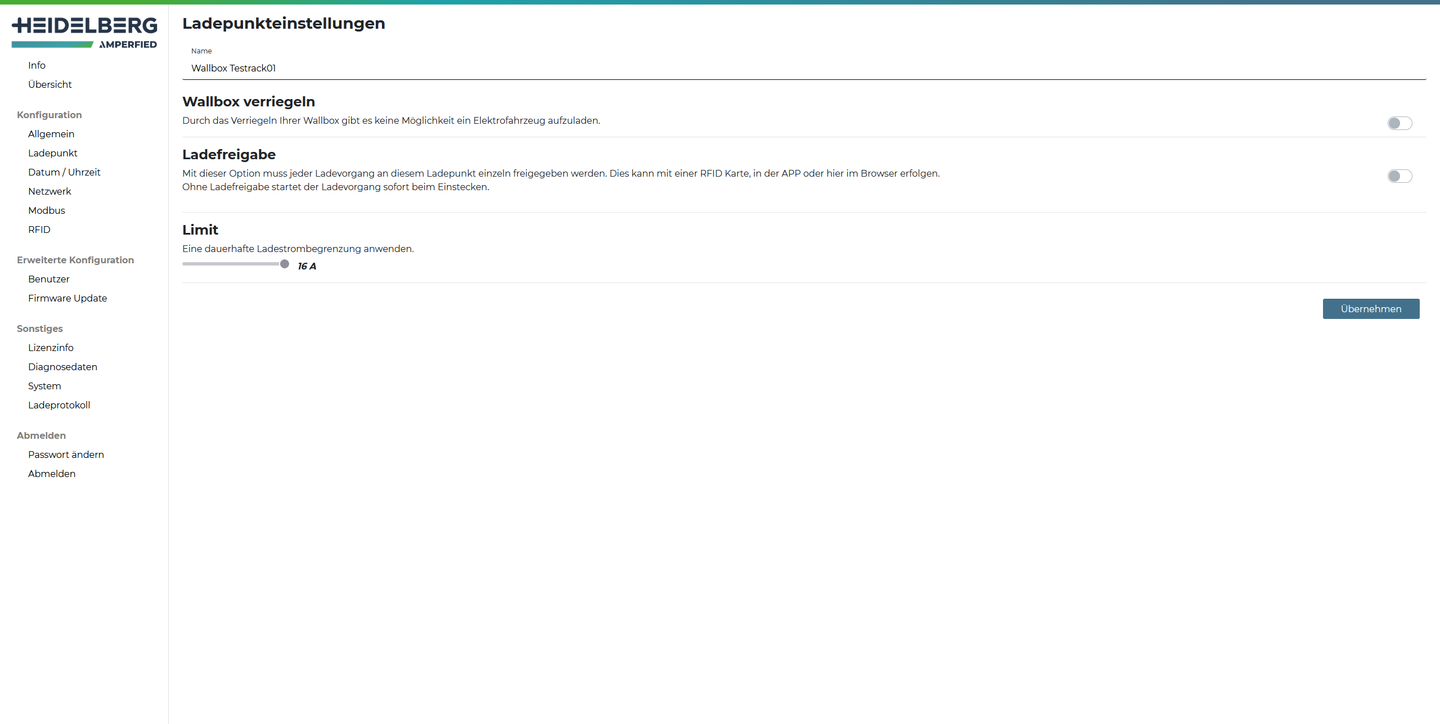

¶ Nicht benötigte Schnittstellen und Funktionen der Ladestation deaktivierenUm Störeinflüsse für das Lastmanagement ausschließen zu können, sollten diese abgeschaltet werden. Die Verriegelung der Ladestation sollte deaktiviert werden. Das Ladestromlimit solle zu Beginn auf den maximalen Wert gestellt werden, falls dieses nicht bereits auf dem selben Wert steht, wie in der LS am Drehschalter eingestellt. Falls nicht benötigt, die Autorisierung deaktivieren. |
 |
¶ Konfiguration im Lastmanagement
¶ Ladepunkt anlegenIm Lastmanagement muss für den Ladepunkt der Ladestation ein Ladepunkt hinzugefügt werden. |
|

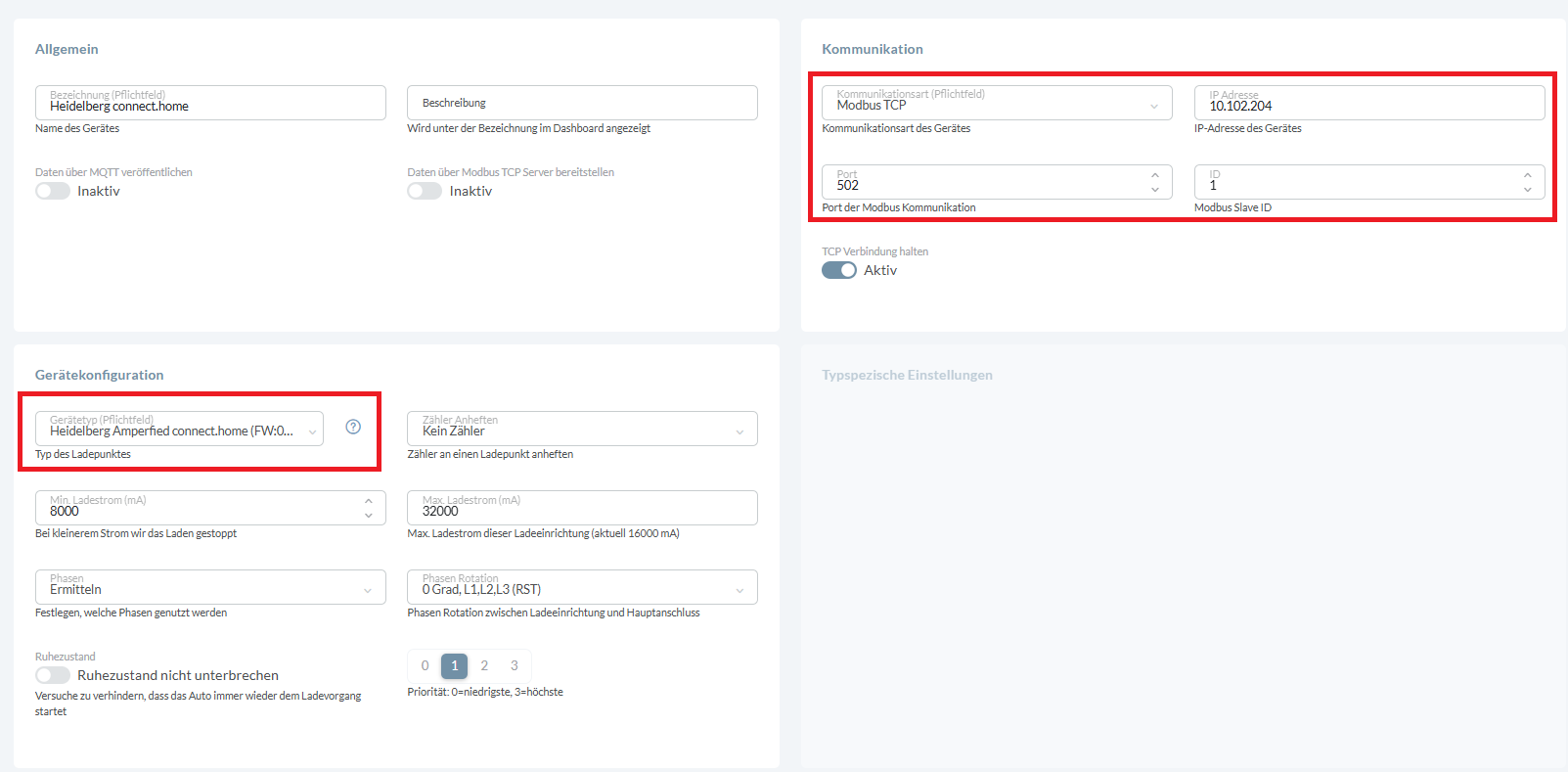

¶ KommunikationseinstellungenIn den Ladepunkteinstellungen muss der gezeigte Gerätetyp ausgewählt werden. Als Kommunikationsart muss Modbus TCP ausgewählt werden. Anschließend muss die in der Ladestation konfigurierte vergebene IP-Adresse in das Feld IP Adresse eingetragen werden. Modbus-Kommunikationsport ist 502. Die Modbus Slave ID ist 1. TCP Verbindung halten sollte auf Aktiv belassen werden. |
|

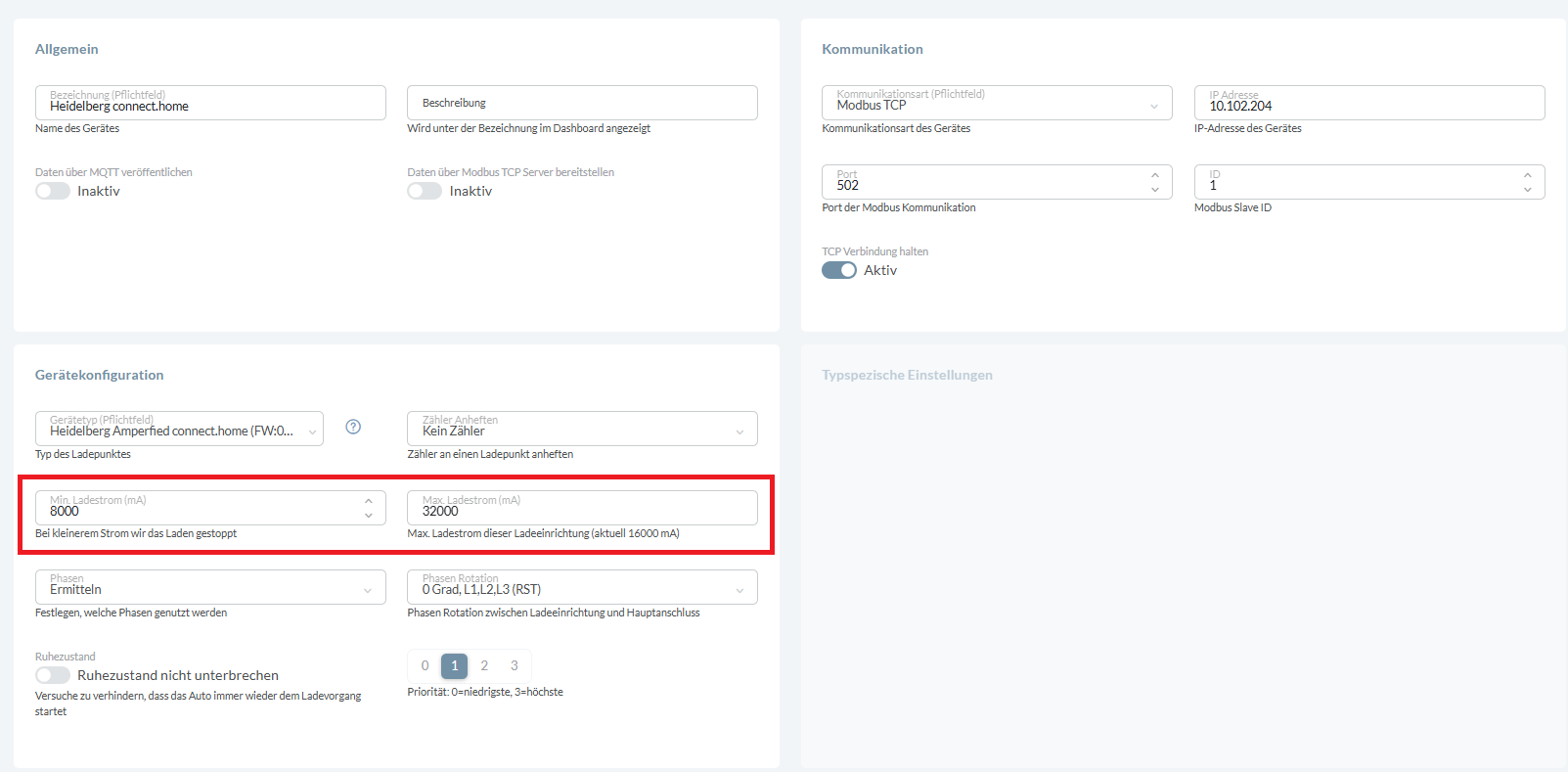

¶ Elektrische Einstellungen am LadepunktAls Min. Ladestrom ist der Stromwert einzutragen, den das Lastmanagement als minimalen Wert dem Ladepunkt als Sollwert vorgibt. Standardmäßig ist dieser auf 8A eingestellt, da es einzelne E-Fahrzeuge, die erst ab einem Wert von 8 A den Ladevorgang beginnen. Der im Lastmanagement konfigurierte Max. Ladestrom sollte dem in der Ladestation konfigurierten max. Ladestrom entsprechen. Der Max. Ladestrom im Lastmanagement muss immer kleiner gleich dem max. Ladestrom in der Ladestation sein, da es sonst in der Ladestation zu Fehlern kommen kann. Im Feld Phasen sollte Ermitteln eingetragen werden. Dadurch kann Lobas automatisch aus den Ladestrom-Daten der Ladestation ermitteln, ob das angeschlossene E-Fahrzeug ein-, zwei- oder dreiphasig lädt.
In der Ladestation kann keine Phasenrotation konfiguriert werden. |
|
