¶ Compleo - SOLO advanced/premiumline/smart
¶ Ersteinrichtung der Ladestation
¶ Konfiguration via:
| Lokales Web-UI der Ladestation | x |
| Cloud-Web-Portal des Herstellers | |
| Smartphone-App des Herstellers | |
| Windows-Konfigurations-App des Herstellers |
¶ Zugangsdaten Werkeinstellungen der Ladestation
| User | - |
| Passwort | In den mitgelieferten Unterlagen oder auf dem Ducto-Aufkleber |
¶ Ladestation mit Lastmanagement verbinden - Modbus TCP
¶ Unterstützte Lastmanagement-Features bei Verbindung via Modbus
| Lastmanagement-Feature | Unterstützung | Erklärung |
|---|---|---|
| Granulare Sollwertregelung jedes einzelnen Ladepunkts der Ladestation durch das Lastmanagement. | x | Bei Ladestationen mit mehreren Ladepunkten lassen einige Ladestationen lediglich eine Ladestationsweite Sollwertvorgabe zu. |
| Ladevorgang am Ladepunkt der Ladestation kann durch das Lastmanagement vollständig pausiert werden. | x | Einige Ladestationen erlauben allg. eine Regelung des Ladestroms, geben allerdings nicht die Möglichkeit den Ladevorgang vollständig zu pausieren, sodass kein Ladestrom an das EV übertragen wird. |
| Phasenschieflastmonitoring und Reduzierung des Ladestroms entsprechender Ladepunkte, die die Phasenschieflast hervorrufen. | x | Nur relevant bei AC-Ladepunkten. DC-Ladepunkte belasten des Verteilnetz in der Regel gleichmäßig auf allen drei Phasen. |
| Zentrale Benutzerverwaltung (RFID) im Lastmanagement ohne zusätzliche Benutzerverwaltung auf der Ladestation. | - |
Die zentrale Nutzerverwaltung wird nur bei Anbindung der Ladestation via OCPP unterstützt. Einige Ladestationen übermitteln die vorgehaltenen RFIDs nur, wenn diese zusätzlich auf der Ladestation in die Whitelist eingetragen wurden. Dadurch ist bspw. keine zentrale Benutzerverwaltung auf dem Lobas möglich. Es müssten die RFIDs zusätzlich auf den Ladestationen hinterlegt werden. |
| Tracking von Ladevorgängen an den Ladepunkten der Ladestation im Lobas. | - |
¶ Voraussetzung zur Verbindung via Modbus TCP
Die minimale Firmware-Version, die auf der Ladestation installiert sein muss, ist in unserer aktuellen Kompatibilitätsliste dokumentiert:
https://energielenker.de/energielenker-certified-ladestationen/
Die Ladestation muss eine feste IP-Adresse haben.
¶ Modbus-Konfiguration in der Ladestation

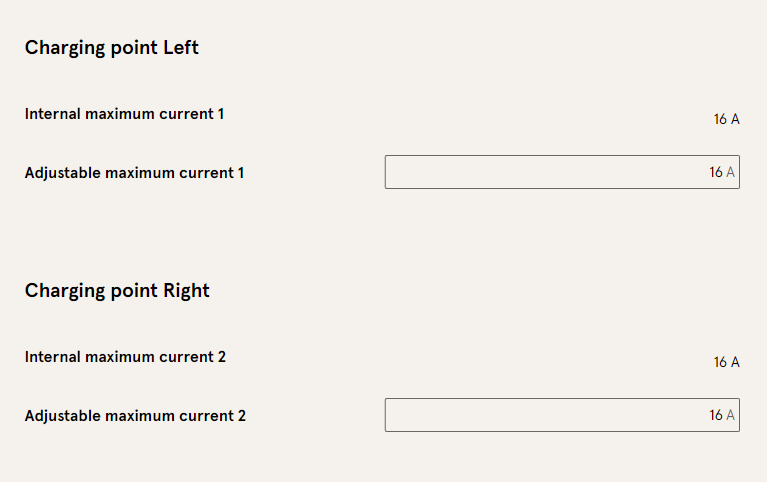

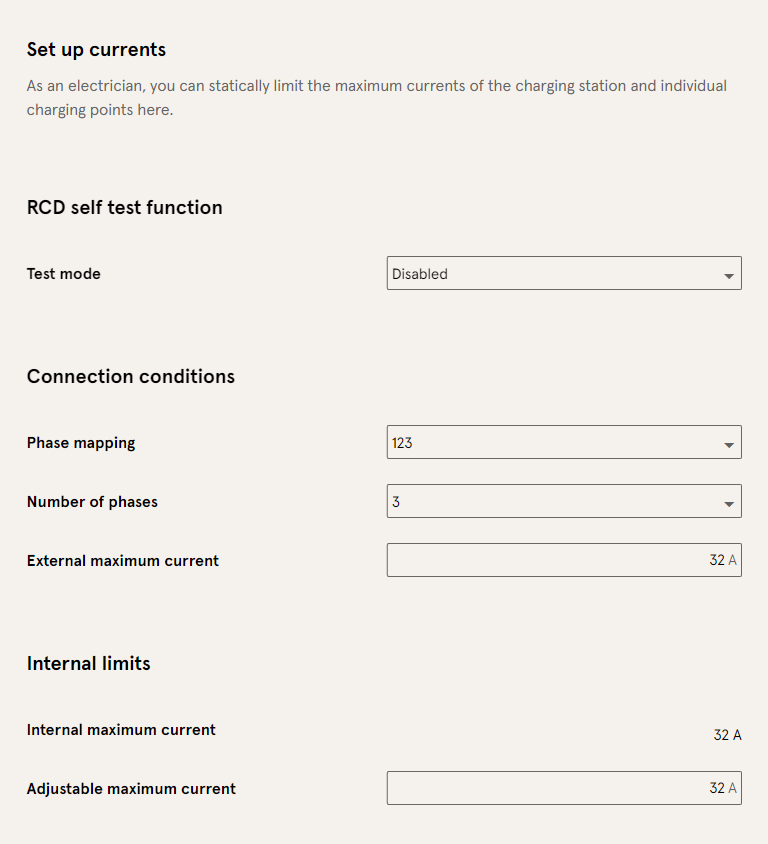

¶ Maximalstrom und Phasenrotation in der Ladestation konfigurierenDie Maximale Stromgrenze der Ladestation einstellen. |

|
¶ Modbus-Server aktivierenModbus-Kommunikationsschnittstelle aktivieren und konfigurieren. Lastmanagement Modus auf “Nur intern” setzen. Modbus TCP/IP auf “Enabled” setzen. Zusätzlich sollte die Einstellung "Activate enabling contact" deaktiviert werden. |
 |
¶ Konfiguration im Lastmanagement
¶ Ladepunkt anlegenIm Lastmanagement muss für den Ladepunkt der Ladestation ein Ladepunkt hinzugefügt werden. |
|

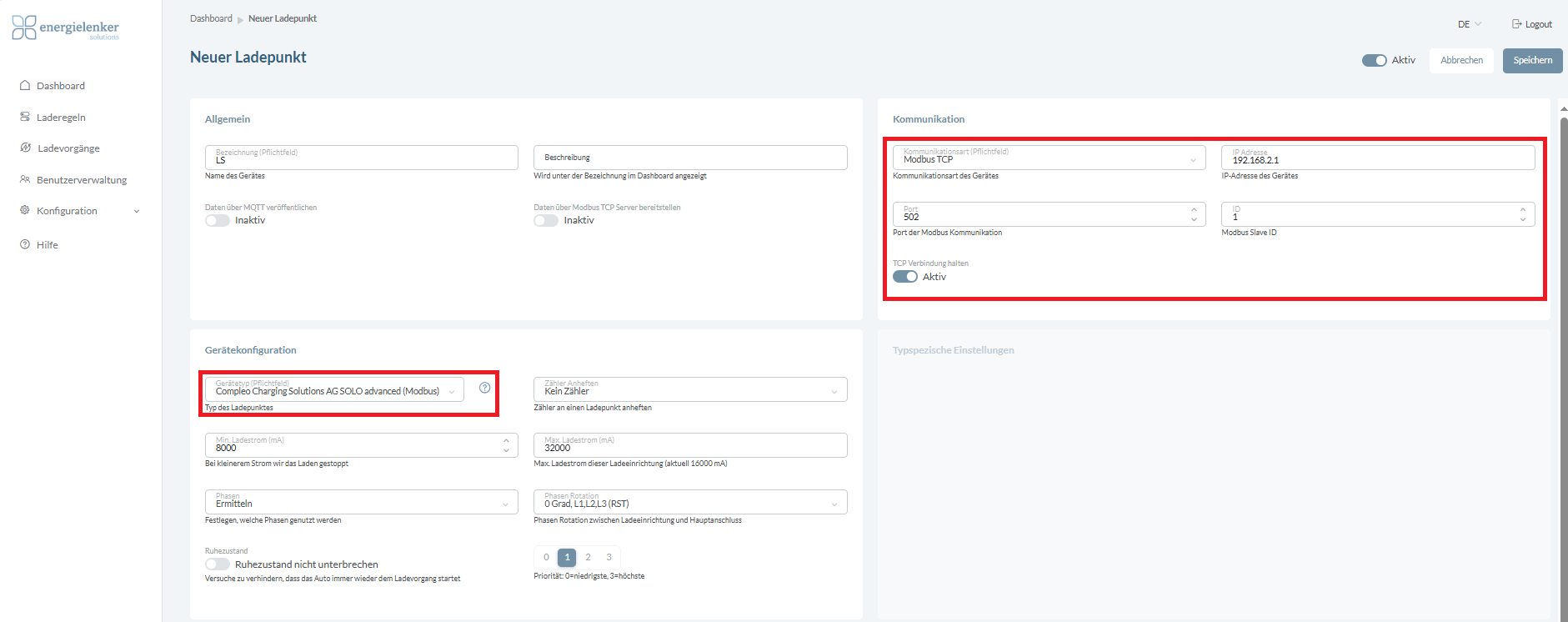

¶ KommunikationseinstellungenIn den Ladepunkteinstellungen muss der gezeigte Gerätetyp ausgewählt werden. Als Kommunikationsart muss Modbus TCP ausgewählt werden. Anschließend muss die in der Ladestation konfigurierte vergebene IP-Adresse in das Feld IP Adresse eingetragen werden. Modbus-Kommunikationsport ist 502. Die Modbus Slave ID ist 1. TCP Verbindung halten sollte auf Aktiv belassen werden. |
 |

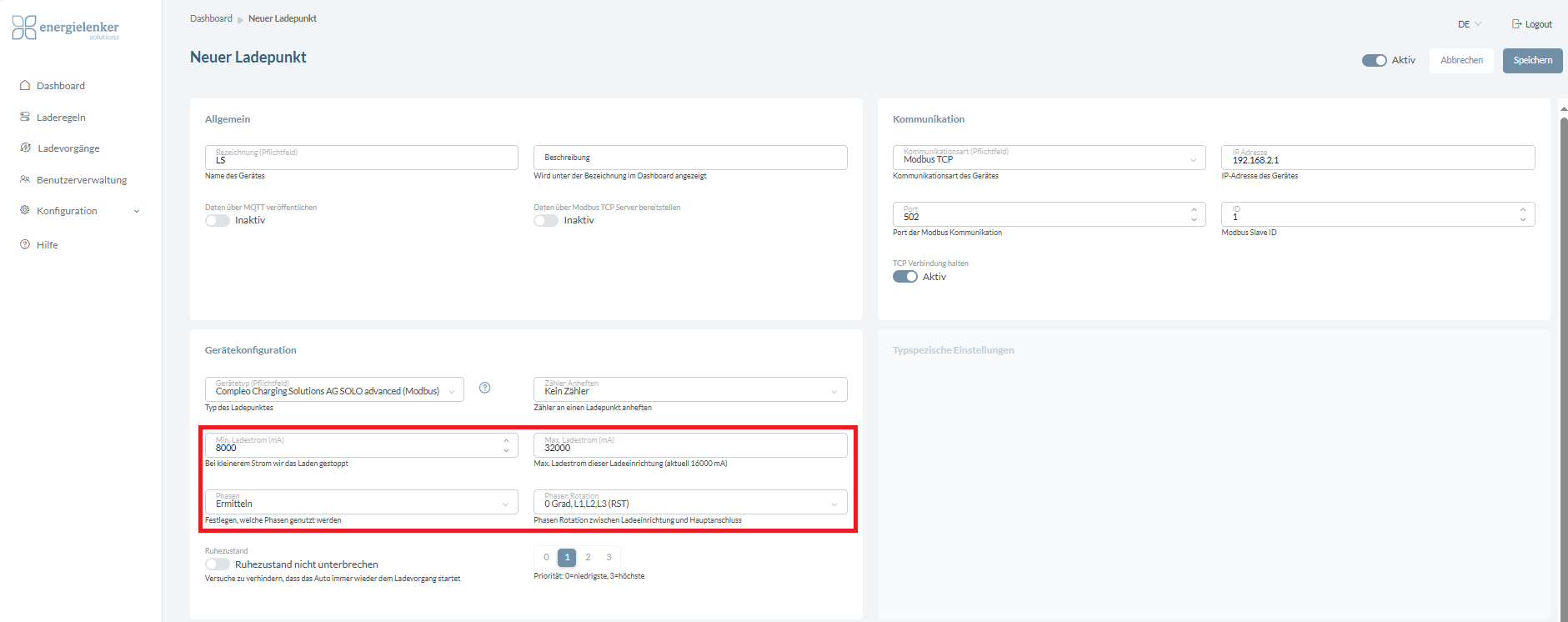

¶ Elektrische Einstellungen am LadepunktAls Min. Ladestrom ist der Stromwert einzutragen, den das Lastmanagement als minimalen Wert dem Ladepunkt als Sollwert vorgibt. Standardmäßig ist dieser auf 8A eingestellt, da es einzelne E-Fahrzeuge, die erst ab einem Wert von 8A den Ladevorgang beginnen. Der im Lastmanagement konfigurierte Max. Ladestrom sollte dem in der Ladestation konfigurierten max. Ladestrom entsprechen. Der Max. Ladestrom im Lastmanagement muss immer kleiner gleich dem max. Ladestrom in der Ladestation sein, da es sonst in der Ladestation zu Fehlern kommen kann. Im Feld Phasen sollte Ermitteln eingetragen werden. Dadurch kann Lobas automatisch aus den Ladestrom-Daten der Ladestation ermitteln, ob das angeschlossene E-Fahrzeug ein-, zwei- oder dreiphasig lädt. |
|
¶ Troubleshooting bei Modbus TCP-Verbindung
| Fehlerbild | Ursache | HW/SW-Version Ladestation | Fehlerbehebung |
|---|---|---|---|
|
|
¶ Anmerkungen
| HW-Version Ladestation | SW-Version Ladestation | Anmerkung |
|---|---|---|
| Ältere Firmware-Versionen haben einen alten Modbus-Standard von Compleo. D.h Firmwareversion muss mindestens der aus der Kompatibilitätsliste entsprechen. | ||
|
Im Menü „Senken“ gibt es einen Parameter um den Minimalladestrom für 2- und 3- Phasiges Laden einzustellen. Bei 2- Phasigem Laden ist dieser standardmäßig auf 6A eingestellt und bei 3- Phasigem Laden allerdings höher was dazu führen kann, dass die Ladestation von Lobas hart abgeschaltet wird. Der 3- Phasige Minimalstrom sollte demnach in der Compleo reduziert werden. Ebenfalls in den Senken Einstellungen ist der Parameter „EnableFullCurrentOnStartup“ - standardmäßig aktiv, was dazu führt, dass bei Beginn eines Ladevorgangs der Sollstrom, der vom Lastmanagement gesetzt wird, ignoriert wird. Dies führt bei Systemen, dessen Auslastung sehr hoch ist, häufig zu einer Abschaltung der Ladestation. |
||
| Das Update via Webbrowser darf maximal! 1 Minute gehen sonst bricht es ohne Fehlermeldung ab. Lösung: Updaten via ChargeCloud und OCPP. Notfalls: Compleo Support bitten via SSH und Portweiterleitung es zu installieren. |
